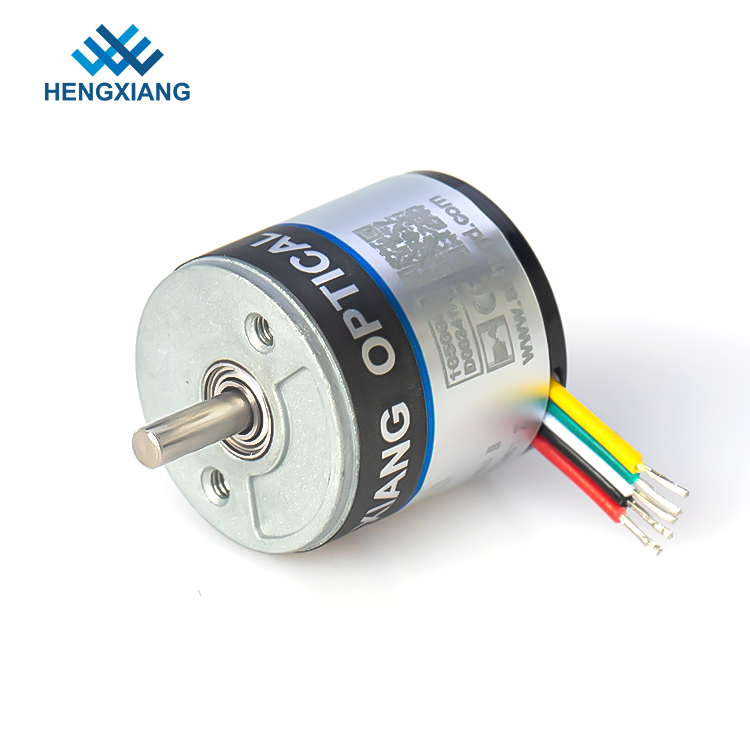

NPN القطر الخارجي 18 مللي متر مشفر دوار صغير عمود صلب 2.5 مللي متر 60ppr 3.3Vdc
1 ، مبدأ العمل:
بواسطة عمود مركزي لقرص الكود الكهروضوئي ، الذي يحتوي على حلقة من خلاله ، نقش داكن ، توجد أجهزة إرسال واستقبال كهروضوئية تقرأ ، للحصول على أربع مجموعات من إشارات الموجة الجيبية مجتمعة في A ، B ، C ، D ، كل فرق موجة جيبية اختلاف طور 90 درجة (بالنسبة إلى موجة محيطية لـ 360 درجة) ، عكس إشارة C ، D ، المتراكب على مرحلتين A ، B ، يمكن أن يعزز استقرار الإشارة ؛يقوم الآخر بإخراج نبضة طور Z لتمثيل موضع مرجع الموضع الصفري.
نظرًا لأن اختلاف الطور بين A و B هو 90 درجة ، فمن الممكن التمييز بين الدوران الأمامي والخلفي لجهاز التشفير من خلال مقارنة ما إذا كانت المرحلة A في المقدمة أو المرحلة B في المقدمة ، ويمكن أن يكون الموضع المرجعي الصفري لجهاز التشفير تم الحصول عليها عن طريق النبض الصفري.
1. الميزة: جهاز تشفير تزايدي صغير ، عمود مجوف ، سهل التركيب
2. التطبيق: محرك صغير ، أداة صغيرة للتحكم الآلي.
3. معلمات مهمة: قطر خارجي 18 مم ، سمك 15.3 مم ، عمود مجوف / أعمى 2.5 مم ، دقة قصوى 1600 ppr ، جهد إمداد DC5V ؛DC8-30V ، درجة الحماية IP50 ، طول الكابل 150 مم
