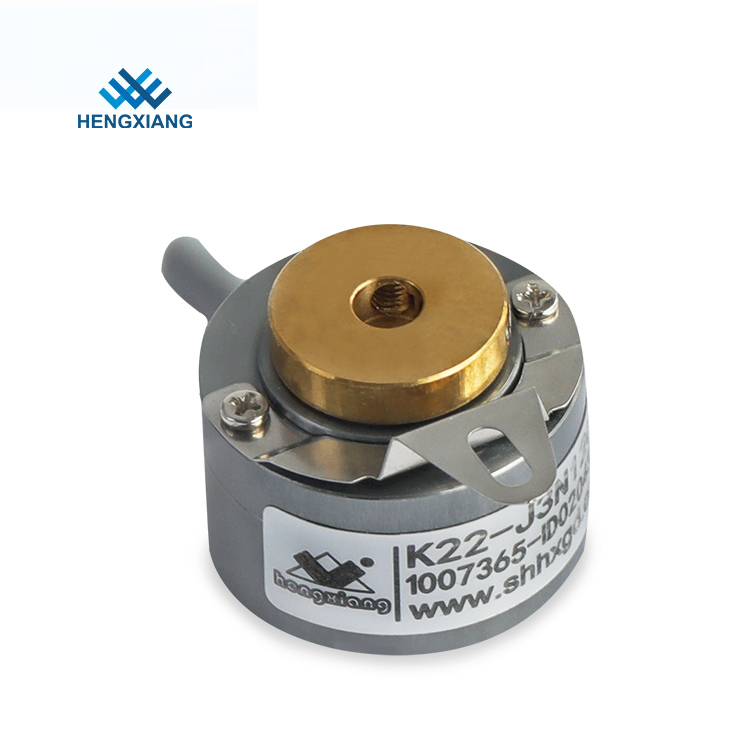

18 ملمنوع الإخراج NPN 360ppr 8mm رمح دوار منخفض التكلفة
1. الميزة: جهاز تشفير تزايدي صغير ، عمود مجوف ، سهل التركيب
2. التطبيق: محرك صغير ، أداة صغيرة للتحكم الآلي.
3. معلمات مهمة: قطر خارجي 18 مم ، سمك 15.3 مم ، عمود مجوف / أعمى 2.5 مم ، دقة قصوى 1600 ppr ، جهد إمداد DC5V ؛DC8-30V ، درجة الحماية IP50 ، طول الكابل 150 مم
العناصر
|
المعلمات الأساسية
|
ماركة
|
هنغ شيانغ
|
نوع التشفير
|
التشفير التزايدي
|
القطر الخارجي
|
18 ملم
|
سماكة
|
15.3 ملم
|
أبعاد التثبيت
|
R11mm ، صفيحة زنبركية 18T22
|
قطر رمح أجوف
|
2.5 ملم
|
القرار
|
250 ؛ 256 ؛ 360 ؛ 400 ؛ 500 ؛ 512 × 720 × 800 × 1000 ؛ 1024 × 1440 ؛ 1600
|
مرحلة الإخراج
|
المرحلة أ ، ب ، ض
|
مصدر التيار
|
DC5V.DC8-30V
|
النوع الخارجي
|
كابل من الجانب
|
كابل من الخلف
|
|
وضع الإخراج
|
خرج الدائرة المفتوحة للمجمع (NPN & PNP)
|
درجة الحماية
|
IP50
|
طول السلك
|
1 متر (يمكن إضافة طول الكابل بشكل مناسب بواسطة
|
تتطلب ، لكنها تحتاج إلى الدفع بشكل فردي)
|
|
تيار الاستهلاك
|
50mA ماكس
|
قمة الاستجابة frenquency
|
100 كيلو هرتز
|
صعود / سقوط الوقت
|
100 ثانية كحد أقصى
|
ابتداء من عزم الدوران
|
أقل من 5x 10-4 نيوتن متر
|
لحظة إنترتيا
|
أقل من 0.3 × 10-6 كجم م 2
|
تحميل رمح
|
شعاعي 2N ؛محوري 2N
|
أعلى REV
|
3000 لفة في الدقيقة
|
درجة الحرارة البيئية
|
أثناء التشغيل: -10 درجة مئوية + 70 درجة مئوية التخزين: -15 درجة مئوية + 75 درجة
|
الرطوبة البيئية
|
التشغيل والتخزين: 35-85٪ رطوبة نسبية (غير مكثف)
|
الاهتزاز (تحمل)
|
السعة 0.75 مم ، 10-50 هرتز ، 1 ساعة لثلاثة محاور على حدة
|
جورب (تحمل)
|
49m / s2 ، ثلاث مرات لاتجاه X ، Y ، Z بشكل فردي
|
المواد رمح
|
ستانلس ستيل
|
مادة شل
|
سبيكة المنيوم
|
طول السلك
|
150 ملم
|
شهادة
|
م
|
حزمة
|
صندوق كرتون
|
الوزن الصافي
|
حوالي 20 جرام (مع العبوة)
|
