تسليط الضوء
الفولاذ المقاوم للصدأ من خلال ثقب التشفير
,IP67 من خلال التشفير ثقب
,IP67 الفولاذ المقاوم للصدأ التشفير
-
نوع التشفيرنوع تزايدي
-
القطر الخارجي50 مم
-
سماكة27 مم
-
قطر رمح أجوف10 مم ، 12 مم ، 14 مم ، 15 مم (اختياري)
-
الدقة1000; 1000 ؛ 1024; 1024 ؛ 1250; 1250 ؛ 2000; 200
-
مصدر التيارDC5V; DC5V. DC8-30V DC8-30V
-
تيار الاستهلاك100mA Max; 100mA ماكس ؛ 120mA Max 120mA ماكس
-
قمة الاستجابة frenquency100kHZ; 100 كيلو هرتز 500kHZ; 500 كيلو هرتز 600kHZ 600 كيلو هر
-
GNDغير متصل بجهاز التشفير
-
الحمايةIP67
-
مكان المنشأشنغهاي، الصين
-
اسم العلامة التجاريةHENGXIANG
-
إصدار الشهاداتCE,ISO9001
-
رقم الموديلPGK50
-
الحد الأدنى لكمية1 قطع
-
الأسعارConsult us
-
تفاصيل التغليفتم تعبئة كل قطعة في صندوق كرتوني واحد
-
وقت التسليم3-5 أيام عمل لعينة النظام ، 7-15 يوم عمل للطلب الشامل
-
شروط الدفعL / C ، D / A ، D / P ، T / T ، ويسترن يونيون ، موني جرام
-
القدرة على العرض100 كيلو قطعة في السنة

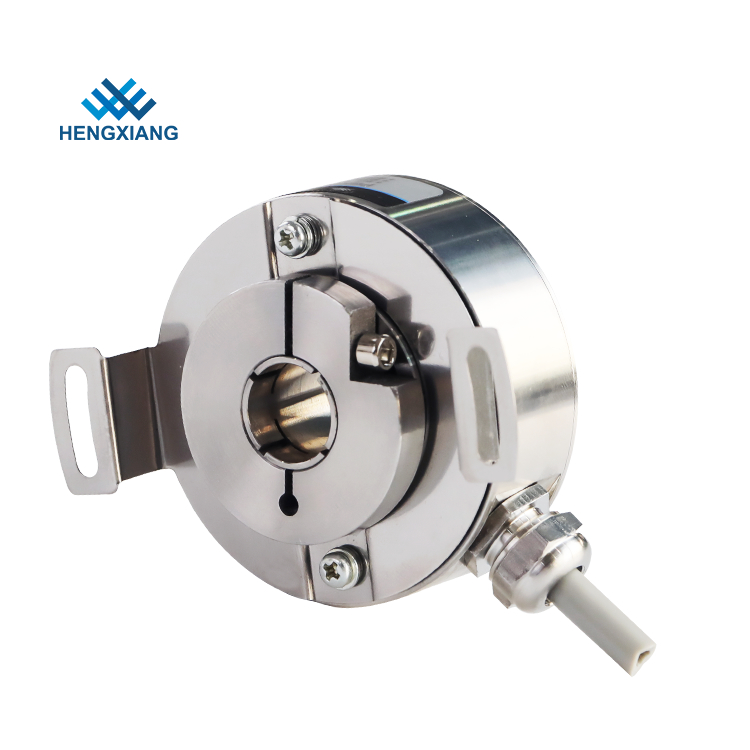

عمود مجوف PGK50 من الفولاذ المقاوم للصدأ Ip67 من خلال ثقب التشفير
PGK50 الفولاذ المقاوم للصدأ التشفير 1024ppr التدريجي مستوى حماية التشفير الروتاري IP67 محرك سيرفو التشفير
| العناصر | المعلمات الأساسية |
| ماركة | هنغشيانغ |
| نوع التشفير | نوع تزايدي |
| القطر الخارجي | 50 ملم |
| سماكة | 27 ملم |
| نوع رمح أجوف | من خلال رمح |
| قطر رمح أجوف | 10 مم ، 12 مم ، 14 مم ، 15 مم (اختياري) |
| الدقة | 1000 ؛1024 ؛1250 ؛2000 ؛2048 ؛2500 ؛4096 ؛5000 ؛10000 |
| مرحلة الإخراج | 1 = أ + ب ؛2 = أ + ب ؛3 = أ + ب + ض ؛4 = أ + أ- + ب + ب- ؛6 = A + A- + B + B- + Z + Z- ؛12 = A + A- + B + B- + Z + Z- + U + U- + V + V- + W + W- |
| مصدر التيار | DC5V.DC8-30V |
| نوع المنفذ | كابل شعاعي |
| وضع الإخراج | F = الدفع والسحب ؛C = TTL (DC5V) |
| E = HTL (DC8-30V) | |
| تيار الاستهلاك | 100mA ماكس ؛120mA ماكس |
| قمة الاستجابة frenquency | 100 كيلو هرتز500 كيلو هرتز600 كيلو هرتز |
| GND | غير متصل بجهاز التشفير |
| ابتداء من عزم الدوران | أقل من 9.8 × 10-3 نيوتن متر |
| لحظة الجمود | أقل من 6.5 × 10-6 كجم م 2 |
| درجة الحرارة البيئية | التشغيل: -40 ~ + 90 (كابل اللف المتكرر: -10 ℃) ؛التخزين: -45 ~ + 95 درجة مئوية |
| الرطوبة البيئية | التشغيل والتخزين: 50 ~ 85٪ رطوبة نسبية (غير مكثف) |
| حماية | IP67 |
| صدفة | ستانلس ستيل |
| شهادة | م |
| صفقة | صندوق كرتون |
| الوزن الصافي | حوالي 150 جرام |
مبدأ التشفير
ينتج المشفر الدوراني الإضافي مقدارًا معينًا من النبضات في كل دورة.كلما زاد رقم PPR هذا ، قلت الزاوية بين كل نبضة.رقم PPR هذا ثابت للتشفير التزايدي العادي.يمكن لأجهزة التشفير الإضافية القابلة للبرمجة ضبط هذه القيمة إلى الرقم المطلوب عن طريق تغيير البرنامج.
اليوم ، تحتوي معظم أجهزة التشفير التزايدية على محرك إخراج Push-Pull (HTL) أو RS422 (TTL) ، وقد حلت هذه محل معظم دوائر الإخراج القديمة مثل Open Collector NPN و Open Collector PNP و Voltage Output.
توفر دوائر الدفع والسحب (HTL) ، والمعروفة أيضًا باسم Totem Pole ، مستوى إشارة يتوافق مع جهد الإمداد المطبق.يتراوح جهد الإمداد عادة من 8 إلى 30 فولت تيار مستمر.
مع التوصيلات المناسبة ، يمكنك استخدام واجهة Push Pull لاستبدال دوائر المجمع الحقيقية المفتوحة باستخدام صمام ثنائي خارجي متصل بطريقة تحد من اتجاه التيار لدوائر RS422 (TTL) التي توفر مستوى إشارة ثابت 5 فولت لا يعتمد على جهد الإمداد.يمكن تحديد نطاقي جهد إمداد: من 4.75 إلى 5.5 فولت تيار مستمر (يمكن استخدامها لاستبدال محركات خرج المجمع المفتوحة) أو من 8 إلى 30 فولت تيار مستمر.باستخدام الإشارات التفاضلية ، يتوافق الإخراج تمامًا مع معيار RS422.
تاريخ الإنتاج
1. لعينات 1-10: 3-5 أيام عمل
2. للإنتاج الضخم 20-50: 7-10 أيام عمل
3. لأكثر من 100 قطعة ، ستتم مناقشة الإنتاج مع العملاء وشحنها في الوقت المحدد
صدفع مصطلحات:
1. T / T ، ويسترن يونيون ، بطاقة الائتمان ، باي بال ، إلخ
2. 3-5 أيام عمل بعد استلام الدفع
3. سيتم شحن أجهزة التشفير بمجرد أن تكون جاهزة
شحنة
يمكن شحن البضائع عبر TNT ، FedEx ، UPS ، DHL ، EMS ، إلخ.
يمكنك تحديد الشحن السريع وفقًا لمتطلباتك إذا كان مجمع الشحن
إذا لم يكن لديك أي حساب بريد سريع ، فسنقوم بالتحقق والعثور على أرخص وأمن لك.
لدينا مصنع لديه خصم 30٪ مع معظم شركات البريد السريع ، لذلك يمكن أن يكون السعر رخيصًا قدر الإمكان.
معلومات اكثر
إذا كنت تبحث عن مزيد من المعلومات حول مصنعنا أو حول منتجاتنا ، فيرجى الاتصال بنا أو مراسلتنا عبر البريد الإلكتروني الآن ، وسوف نقوم بالرد عليك في أقرب وقت ممكن.
تُباع منتجاتنا في جميع أنحاء العالم ، ويمكنك أن تطمئن إلى العملية الكاملة لمنتجاتنا.
