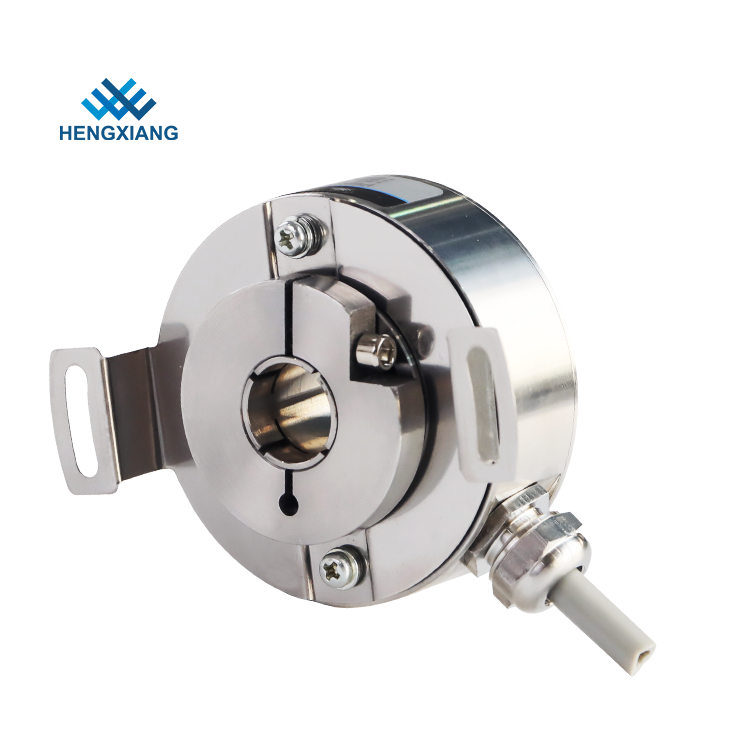

IP67 2048 Ppr UVW Signal High Precision Hollow Shaft Rotary Encoder For Motor

IP67 2048 ppr UVW إشارة عالية الدقة جوفاء رمح الروتاري التشفير للمحرك

  • تسليط الضوء

    جهاز التشفير الدوراني ذو العمود المجوف UVW

    ,

    جهاز التشفير الدوراني ذو العمود المجوف IP67

    ,

    جهاز التشفير التزايدي بعمود مجوف بالمحرك

  • القطر الخارجي
    50 ملم
  • نوع التشفير
    من خلال التشفير التزايدي رمح
  • قطر رمح أجوف
    10 مم ؛ 12 مم ؛ 14 مم ؛ 15 مم
  • الدقة
    1000 ؛ 1024 ؛ 1250 ؛ 2000 ؛ 2048 ؛ 2500 ؛ 4096 ؛ 5000 ؛ 10000
  • مرحلة الإخراج
    4=A+A-+B+B-; 4 = أ + أ- + ب + ب- ؛ 6=A+A-+B+B-+Z+Z-; 6 = A + A- + B + B- + Z
  • نوع المنفذ
    كابل شعاعي
  • وضع الإخراج
    F=Push-pull; F = الدفع والسحب ؛ C=TTL(DC5V);E=HTL(DC8-30V) C = TTL (DC5V) ;
  • حماية
    IP67
  • مكان المنشأ
    شنغهاي، الصين
  • اسم العلامة التجارية
    HENGXIANG
  • إصدار الشهادات
    CE,ISO9001
  • رقم الموديل
    PGK50
  • الحد الأدنى لكمية
    1 قطعة التشفير لبدء الطلب
  • الأسعار
    negotiable
  • تفاصيل التغليف
    تم تعبئة كل قطعة في صندوق كرتوني واحد
  • وقت التسليم
    3-5 أيام عمل لعينة النظام ، 7-15 يوم عمل للطلب الشامل
  • شروط الدفع
    D / A ، D / P ، T / T ، ويسترن يونيون ، بطاقة الائتمان ، ماستر كارد ، باي بال ، إلخ
  • القدرة على العرض
    100 كيلو قطعة في السنة

IP67 2048 ppr UVW إشارة عالية الدقة جوفاء رمح الروتاري التشفير للمحرك

IP67 2048 ppr UVW إشارة عالية الدقة جوفاء رمح الروتاري التشفير للمحرك


1. الميزة:خلالالتشفير التزايدي رمح.



2. التطبيق:ماتوروCNC وغيرها من الأتمتة الصناعية.



3. معلمات مهمة: IP67 الفولاذ المقاوم للصدأمقاوم للماء والغباروإشارة UVWالتشفيرفائق النحافةوعمودالمشفر.




Paramenters الأساسية
العناصر
المعلمات الأساسية
ماركة
هنغ شيانغ
نوع التشفير
نوع تزايدي
القطر الخارجي
50 ملم
سماكة
27 ملم
نوع رمح أجوف
من خلال رمح
قطر رمح أجوف
10 مم ، 12 مم ، 14 مم ، 15 مم (اختياري)
القرار
1000 ؛1024 ؛1250 ؛2000 ؛2048 ؛2500 ؛4096 ؛5000 ؛10000
مرحلة الإخراج
1 = أ + ب ؛2 = أ + ب ؛3 = أ + ب + ض ؛4 = أ + أ- + ب + ب- ؛6 = A + A- + B + B- + Z + Z- ؛12 = A + A- + B + B- + Z + Z- + U + U- + V + V- + W + W-
مصدر التيار
DC5V.DC8-30V
نوع المنفذ
كابل شعاعي
وضع الإخراج
F = الدفع والسحب ؛C = TTL (DC5V)
E = HTL (DC8-30V)
تيار الاستهلاك
100mA ماكس ؛120mA ماكس
قمة الاستجابة frenquency
100 كيلو هرتز500 كيلو هرتز600 كيلو هرتز
GND
غير متصل بجهاز التشفير
ابتداء من عزم الدوران
أقل من 9.8 × 10-3 نيوتن متر
لحظة الجمود
أقل من 6.5 × 10-6 كجم م 2
درجة الحرارة البيئية
التشغيل: -40 ~ + 90 (كابل اللف المتكرر: -10 ℃) ؛التخزين: -45 ~ + 95 درجة مئوية
الرطوبة البيئية
التشغيل والتخزين: 50 ~ 85٪ رطوبة نسبية (غير مكثف)
حماية
IP67
صدَفَة
ستانلس ستيل
شهادة
م
حزمة
صندوق كرتون
الوزن الصافي
حوالي 150 جرام



دليل اختيار الطراز
IP67 2048 ppr UVW إشارة عالية الدقة جوفاء رمح الروتاري التشفير للمحرك 0



أبعاد التصنيع
IP67 2048 ppr UVW إشارة عالية الدقة جوفاء رمح الروتاري التشفير للمحرك 1

تغليف المنتج
IP67 2048 ppr UVW إشارة عالية الدقة جوفاء رمح الروتاري التشفير للمحرك 2
IP67 2048 ppr UVW إشارة عالية الدقة جوفاء رمح الروتاري التشفير للمحرك 3
IP67 2048 ppr UVW إشارة عالية الدقة جوفاء رمح الروتاري التشفير للمحرك 4
IP67 2048 ppr UVW إشارة عالية الدقة جوفاء رمح الروتاري التشفير للمحرك 5
استخدام المنتج
IP67 2048 ppr UVW إشارة عالية الدقة جوفاء رمح الروتاري التشفير للمحرك 6
عن المصنع
IP67 2048 ppr UVW إشارة عالية الدقة جوفاء رمح الروتاري التشفير للمحرك 7
IP67 2048 ppr UVW إشارة عالية الدقة جوفاء رمح الروتاري التشفير للمحرك 8
IP67 2048 ppr UVW إشارة عالية الدقة جوفاء رمح الروتاري التشفير للمحرك 9
IP67 2048 ppr UVW إشارة عالية الدقة جوفاء رمح الروتاري التشفير للمحرك 10
التعليمات
س: ما هو موك الخاص بك؟
ج: 1 قطع
س: كيف تطلب جهاز التشفير الخاص بك؟
ج: اتصل بنا ، أو راسلنا عبر البريد الإلكتروني ، وسنرد عليك في أقرب وقت ممكن.
س: هل أنت مصنع أم شركة تجارية؟
ج: نحن مصنع 100٪ مع علامتنا التجارية.
س: ما هي علامتك التجارية؟
ج: هنغ شيانغ
س: هل يمكنك شحن المنتج إلى بلدنا؟
ج: نعم ، يرجى إبلاغ وجهتك والرمز البريدي ، وسوف نتحقق من تكلفة الشحن لك على الفور.
س: كيف تحصل على أحدث سعر؟
ج: اتصل بنا وأخبرني باختيار نموذج التشفير.
س: كيف يتم تحديد نموذج التشفير الصحيح؟
ج: يعتمد نموذج التشفير الصحيح على تطبيقات ومعلمات مختلفة ، يمكنك الاتصال بنا للحصول على الدعم الفني إذا كان لديك أي استفسار.
س: هل تقدمون الدعم الفني؟
ج: نعم ، لدينا فني محترف يمكنه حل جميع شكوكك.
س: هل يمكنك تقديم عينة من المصنع؟
ج: نعم ، يمكن تقديم عينة.
س: كيف تدفع لعينة؟
ج: حاليًا ، يقبل مصنعنا T / T أو بطاقة الائتمان أو Paypal أو Western Union أو نقدًا.
س: هل لديك بعض مقاطع الفيديو لمنتجاتك؟
ج: نعم ، يمكنك زيارة صفحة YOUTUBE الخاصة بنا لمشاهدة مقاطع الفيديو المشفرة.
س: ما هي سياسة ضمان منتج التشفير؟
ج: ضمان الجودة لمدة سنة واحدة والدعم الفني مدى الحياة.
س: أين يمكنني تنزيل كتالوج برنامج التشفير أو ورقة البيانات؟
ج: يمكنك زيارة موقعنا الرسمي أو مراسلتنا عبر البريد الإلكتروني مباشرة إلى أحدث الملفات.
س: ما هي المعلمات المطلوبة قبل طلب جهاز تشفير؟
ج: يجب أن تحصل على بعض المعلمات الأساسية قبل البدء في الطلب.مثل أبعاد التثبيت ، ودقة الوضوح ، وإشارة الدائرة ، والجهد الكهربائي لإمدادات الطاقة ، وما إلى ذلك.
إذا كان لديك أي شك في اختيار النموذج ، فنحن نرحب بك للاتصال بنا للحصول على مزيد من المساعدة.
