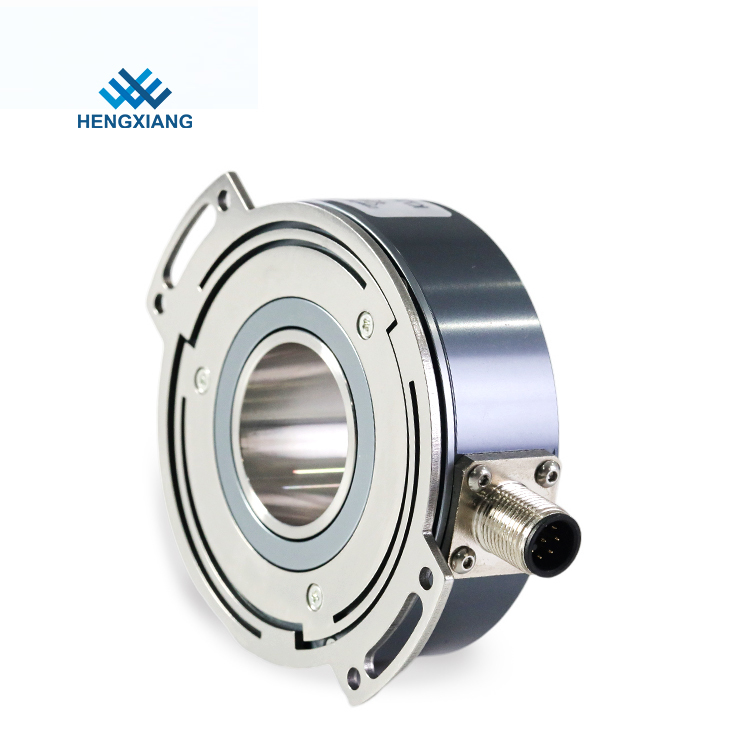

2500p/R IP65 Photoelectric Rotary Incremental Machine Encoder Through Hole

2500p / R IP65 آلة تشفير دوارة كهروضوئية تزايدي من خلال الفتحة

المنتجات - أجوف رمح تزايدي التشفير
  • تسليط الضوء

    جهاز التشفير التدريجي الكهروضوئي الدوراني

    ,

    جهاز التشفير التزايدي للآلة IP65

    ,

    2500p / R من خلال ثقب التشفير الدوراني التزايدي

  • Pulse
    500-10000ppr (Max 65536ppr)
  • القطر الخارجي
    77 ملم
  • اتصال
    مقبس Radail (مقبس ذكر M12 8pin)
  • نوع التشفير
    التشفير التدريجي رمح أجوف
  • Shaft diameter
    25mm; 30mm (shaft can be customized Max 30mm)
  • مرحلة
    ABZ / ± ABZ
  • Output type
    OC(NPN); Push-pull; HTL; TTL
  • Installation size
    85mm (Spring plate size can be customized)
  • مكان المنشأ
    شنغهاي، الصين
  • اسم العلامة التجارية
    HENGXIANG
  • إصدار الشهادات
    CE,ISO9001
  • رقم الموديل
    K77
  • الحد الأدنى لكمية
    1 قطعة التشفير لبدء الطلب
  • الأسعار
    negotiable
  • تفاصيل التغليف
    تم تعبئة كل قطعة في صندوق كرتوني واحد
  • وقت التسليم
    3-5 أيام عمل لعينة النظام ، 7-15 يوم عمل للطلب الشامل
  • شروط الدفع
    D / A ، D / P ، T / T ، ويسترن يونيون ، بطاقة الائتمان ، ماستر كارد ، باي بال ، إلخ
  • القدرة على العرض
    100 كيلو قطعة في السنة

2500p / R IP65 آلة تشفير دوارة كهروضوئية تزايدي من خلال الفتحة

  • 2500p/R IP65 Photoelectric Rotary Incremental Machine Encoder Through Hole
  • 2500p/R IP65 Photoelectric Rotary Incremental Machine Encoder Through Hole
  • 2500p/R IP65 Photoelectric Rotary Incremental Machine Encoder Through Hole
  • 2500p/R IP65 Photoelectric Rotary Incremental Machine Encoder Through Hole
احصل على السعر ﺎﺘﺼﻟ ﺍﻶﻧ

من خلال هول 2500p / R Ip65 آلة التشفير الكهروضوئية الروتاري التزايدية



1. الميزة: K77التخصيص حجهاز التشفير التزايدي للعمود المجوف ، resoluيمكن تخصيص نشوئها / التثبيت / رمح.يرجى استشارة البيع لمزيد من المعلومات.



2.طلب: محرك، CNC ومجال الأتمتة الصناعية الأخرى.



3. معلمة مهمة: دقة تصل إلى65536ppr، درجة حماية عاليةIP65



Paramenters الأساسية
العناصر
المعلمات الأساسية
نوع التشفير
التشفير التزايدي
ماركة
هنغ شيانغ
القطر الخارجي
77 ملم
سماكة
31 ملم
أبعاد التثبيت
R85mm (لوحة زنبركية 77B85)
نوع رمح أجوف
من خلال ثقب
قطر رمح أجوف
25 مم ، 30 مم
القرار
500 ؛512 ؛1000 ؛1024 ؛2000 ؛2048 ؛2500 ؛
4000 ؛4096 ؛5000 ؛8000 ؛8192 ؛10000ppr
مرحلة الإخراج
المرحلة A + ، B + ، Z + ، A- ، B- ، Z-
مصدر التيار
DC5V.DC8-30V
نوع المنفذ
مقبس شعاعي (M12 ، موصل ذكر 8pin) ؛كابل شعاعي
وضع الإخراج
NPN (إخراج جامع مفتوح)
إخراج الدفع والسحب
محرك الخط (26LS31 ، DC5V) TTL
محرك الخط (26C31 ، DC5V) TTL
محرك خط (DC8-30V) HTL
تيار الاستهلاك
100mA ماكس
قمة الاستجابة frenquency
100 كيلو هرتز
تموج مسموح به
≤3٪ جذر متوسط ​​التربيع
تحميل الجهد
≤DC30V
GND
لا تتصل بجهاز التشفير
علامة إلى نسبة الفضاء
45٪ إلى 55٪
ابتداء من عزم الدوران
أقل من 80 × 10-3 نيوتن متر
لحظة إنترتيا
أقل من 100 × 10-6 كجم م 2
تحميل رمح
شعاعي 70N ؛محوري 50N
أعلى REV
3000 دورة في الدقيقة ؛IP65
تحمل الحياة
1.5 × 109 دورة في الحمل المقدر (100000 ساعة عند 2500 دورة في الدقيقة)
درجة الحرارة البيئية
أثناء التشغيل: -20 درجة مئوية + 85 درجة مئوية التخزين: -25 درجة مئوية + 90 درجة
الرطوبة البيئية
التشغيل والتخزين: 35-85٪ رطوبة نسبية (غير مكثف)
الاهتزاز (تحمل)
السعة 1.52 مم ، 5-55 هرتز ، ساعتان لثلاثة محاور على حدة
جورب (تحمل)
1960 م / ثانية 2 ، 11 مللي ثانية ثلاث مرات لاتجاه X ، Y ، Z بشكل فردي
المواد رمح
ستانلس ستيل
مادة شل
يلقي ضياء الألومنيوم
طول السلك
1000 مم
درجة الحماية
IP65
طول السلك
1 متر (يمكن إضافة طول الكابل بشكل مناسب بواسطة

تتطلب ، لكنها تحتاج إلى الدفع بشكل فردي)
شهادة
م
حزمة
صندوق كرتون
الوزن الصافي
حوالي 500 جرام (مع العبوة)
وصف المنتجات

تأكيد المعلمة:

2500p / R IP65 آلة تشفير دوارة كهروضوئية تزايدي من خلال الفتحة 0



الأبعاد الأساسية:
2500p / R IP65 آلة تشفير دوارة كهروضوئية تزايدي من خلال الفتحة 1
2500p / R IP65 آلة تشفير دوارة كهروضوئية تزايدي من خلال الفتحة 2
تغليف المنتج
2500p / R IP65 آلة تشفير دوارة كهروضوئية تزايدي من خلال الفتحة 3
2500p / R IP65 آلة تشفير دوارة كهروضوئية تزايدي من خلال الفتحة 4
2500p / R IP65 آلة تشفير دوارة كهروضوئية تزايدي من خلال الفتحة 5
2500p / R IP65 آلة تشفير دوارة كهروضوئية تزايدي من خلال الفتحة 6
استخدام المنتج
2500p / R IP65 آلة تشفير دوارة كهروضوئية تزايدي من خلال الفتحة 7
عن المصنع
2500p / R IP65 آلة تشفير دوارة كهروضوئية تزايدي من خلال الفتحة 8
2500p / R IP65 آلة تشفير دوارة كهروضوئية تزايدي من خلال الفتحة 9
2500p / R IP65 آلة تشفير دوارة كهروضوئية تزايدي من خلال الفتحة 10
2500p / R IP65 آلة تشفير دوارة كهروضوئية تزايدي من خلال الفتحة 11
بطاقة:

تشفير نوع تزايدي

تشفير موضع تزايدي,رمح جوفاء التشفير الدوارة

التشفير موقف تدريجي
