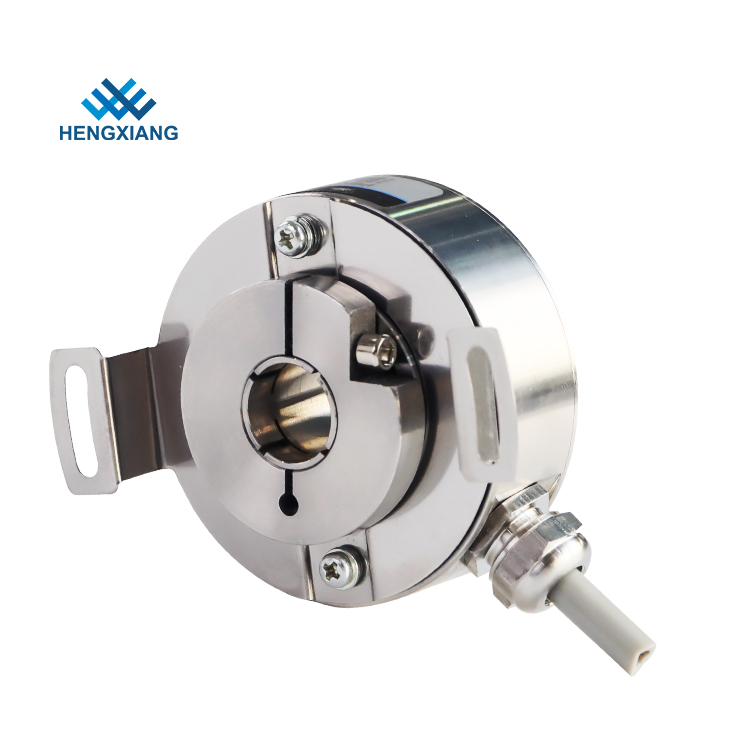

Stainless Steel Hollow Shaft Incremental Encoders PGK50 Ip67 Automation Control

الفولاذ المقاوم للصدأ جوفاء رمح التشفير الإضافية PGK50 Ip67 التحكم الآلي

  • تسليط الضوء

    جهاز تشفير فولاذي مقاوم للصدأ بعمود مجوف

    ,

    جهاز تشفير دوار إضافي من الفولاذ المقاوم للصدأ

    ,

    جهاز تشفير بعمود مجوف للتحكم الآلي

  • الماركات
    هنغ شيانغ
  • نوع التشفير
    نوع تزايدي
  • القطر الخارجي
    50 مم
  • قطر رمح أجوف
    10 مم ؛ 12 مم ؛ 14 مم ؛ 15 مم (اختياري) من خلال العمود
  • الدقة
    1000 ؛ 1024 ؛ 1250 ؛ 2000 ؛ 2048 ؛ 2500 ؛ 4096 ؛ 5000 ؛ 10000
  • مرحلة الإخراج
    المرحلة ± ABUVW
  • نوع المنفذ
    كابل شعاعي
  • وضع الإخراج
    F=Push-pull; F = الدفع والسحب ؛ C=TTL(DC5V);E=HTL(DC8-30V) C = TTL (DC5V) ;
  • حماية
    IP67
  • الوزن الصافي
    حوالي 150 جرام
  • مكان المنشأ
    شنغهاي، الصين
  • اسم العلامة التجارية
    HENGXIANG
  • إصدار الشهادات
    CE,ISO9001
  • رقم الموديل
    PGK50
  • الحد الأدنى لكمية
    1 قطعة التشفير لبدء الطلب
  • الأسعار
    negotiable
  • تفاصيل التغليف
    تم تعبئة كل قطعة في صندوق كرتوني واحد
  • وقت التسليم
    3-5 أيام عمل لعينة النظام ، 7-15 يوم عمل للطلب الشامل
  • شروط الدفع
    D / A ، D / P ، T / T ، ويسترن يونيون ، بطاقة الائتمان ، ماستر كارد ، باي بال ، إلخ
  • القدرة على العرض
    100 كيلو قطعة في السنة

الفولاذ المقاوم للصدأ جوفاء رمح التشفير الإضافية PGK50 Ip67 التحكم الآلي

الفولاذ المقاوم للصدأ جوفاء رمح التشفير الإضافية PGK50 Ip67 التحكم الآلي



أجوفاء شافت التشفير، وتسمى أيضًاالتشفير الروتاري، هو جهاز كهروميكانيكي يحول الموضع الزاوي أو الحركة للعمود أو المحور إلى رمز تمثيلي أو رقمي.

هناك نوعان رئيسيان: مطلق وتزايد (نسبي).

يشير إخراج المشفرات المطلقة إلى الموضع الحالي للعمود ، مما يجعلها محولات زاوية.

يوفر ناتج أجهزة التشفير الإضافية معلومات حول حركة العمود ، والتي تتم معالجتها عادةً في مكان آخر في معلومات مثل السرعة والمسافة والموضع.



درجة الحماية

IP67



مرحلة الإخراج

المرحلة ± ABUVW



طلب

صناعة النسيج والمحركات وآلات التغليف والخطوط الصناعية وحتى في الصناعات ذات درجات الحرارة المنخفضة.



دائرة إشارة المشفر

1. مجمع NPN المفتوح - مجمع NPN المفتوح (NPN) هو واجهة تعتمد على دائرة خرج مع ترانزستور NPN.

المجمع المفتوح هو اتصال المجمع غير المتصل بترانزستور NPN ، الذي يتصل باعثه بالأرض ومجمعه متصل بالمخرج.

2. إخراج PNP

ناتج PNP هو واجهة تعتمد على دائرة خرج مع ترانزستور PNP.

3. إخراج الدفع والسحب (HTL)

يعمل منطق الترانزستور عالي الجهد مع مصدر جهد في النطاق 10 و 30 فولت تيار مستمر ، مع كون 24 فولت تيار مستمر هو الأكثر شيوعًا.

يتم تعريف "منخفض" على أنه ناتج يتراوح بين 0 فولت و 3 فولت و "مرتفع" بين VCC و VCC - 3.5 فولت.

4. الناتج TTL RS-422

في منطق الترانزستور والترانزستور (TTL) ، تتم كل من الحالة المنطقية والتضخيم بواسطة الترانزستورات ، ومن هنا جاء الاسم.

يتم تزويد خرج TTL إما بجهد ثابت 5 فولت أو جهد متغير يتراوح بين 10 و 32 فولت. لهذا يتم تعريف النطاق المنخفض على أنه ≤ 0.4 فولت والنطاق العالي هو 2.4 فولت.



المعلمات الأساسية



العناصر المعلمات الأساسية
ماركة هنغشيانغ
نوع التشفير نوع تزايدي
القطر الخارجي 50 ملم
سماكة 27 ملم
نوع رمح أجوف من خلال رمح
قطر رمح أجوف 10 مم ، 12 مم ، 14 مم ، 15 مم (اختياري)
القرار 1000 ؛1024 ؛1250 ؛2000 ؛2048 ؛2500 ؛4096 ؛5000 ؛10000
مرحلة الإخراج 1 = أ + ب ؛2 = أ + ب ؛3 = أ + ب + ض ؛4 = أ + أ- + ب + ب- ؛6 = A + A- + B + B- + Z + Z- ؛12 = A + A- + B + B- + Z + Z- + U + U- + V + V- + W + W-
مصدر التيار DC5V.DC8-30V
نوع المنفذ كابل شعاعي
وضع الإخراج F = الدفع والسحب ؛C = TTL (DC5V)
E = HTL (DC8-30V)
تيار الاستهلاك 100mA ماكس ؛120mA ماكس
قمة الاستجابة frenquency 100 كيلو هرتز500 كيلو هرتز600 كيلو هرتز
GND غير متصل بجهاز التشفير
ابتداء من عزم الدوران أقل من 9.8 × 10-3 نيوتن متر
لحظة الجمود أقل من 6.5 × 10-6 كجم م 2
درجة الحرارة البيئية التشغيل: -40 ~ + 90 (كابل اللف المتكرر: -10 ℃) ؛التخزين: -45 ~ + 95 درجة مئوية
الرطوبة البيئية التشغيل والتخزين: 50 ~ 85٪ رطوبة نسبية (غير مكثف)
حماية IP67
صدَفَة ستانلس ستيل
شهادة م
حزمة صندوق كرتون
الوزن الصافي حوالي 150 جرام



ميزة مصنع التشفير "HENGXIANG"

  • أكثر من 18 عامًا من الخبرة في إنتاج جهاز التشفير
  • أكثر من 20 عامًا من المهندسين ذوي الخبرة
  • فريق عمل محترف
  • معايير الجودة العالية
  • وقت الاستجابة السريع
  • شهادة براءة اختراع نموذج المنفعة
  • العلامة التجارية الخاصة والعلامة التجارية الفريدة
  • شهادة CE لجميع الموديلات
  • تاريخ التسليم الفوري
  • 100٪ فحص كامل قبل الشحن



الفولاذ المقاوم للصدأ جوفاء رمح التشفير الإضافية PGK50 Ip67 التحكم الآلي 0
الفولاذ المقاوم للصدأ جوفاء رمح التشفير الإضافية PGK50 Ip67 التحكم الآلي 1

دليل اختيار الطراز

الفولاذ المقاوم للصدأ جوفاء رمح التشفير الإضافية PGK50 Ip67 التحكم الآلي 2
أبعاد التصنيع
الفولاذ المقاوم للصدأ جوفاء رمح التشفير الإضافية PGK50 Ip67 التحكم الآلي 3
استخدام المنتج
الفولاذ المقاوم للصدأ جوفاء رمح التشفير الإضافية PGK50 Ip67 التحكم الآلي 4
التعبئة والشحن
يتم تعبئة كل جهاز تشفير فردي في كرتونة واحدة آمنة مع فقاعة حماية.
ثم يتم وضع جميع أجهزة التشفير في علبة كرتونية أكبر لتحضير الشحن.
الفولاذ المقاوم للصدأ جوفاء رمح التشفير الإضافية PGK50 Ip67 التحكم الآلي 5
تعريف عن الشركة
ShanghaiHengxiangOptical Electronics Co. ، Ltd ، التي تقع في شنغهاي ، مدينة دولية في الصين ، تأسست في عام 2001 ، هي
شركة متخصصة في التصنيع ذات التقنية العالية ، توفر البحث والتصنيع ، وتكامل الكيان البصري والميكانيكي و
تصميم الكتروني.لقد انتهينا الآن من خطوط الأنابيب الأولية لتصنيع جهاز التشفير.بعد التطوير لسنوات عديدة ، الروتاري
تحتوي أجهزة التشفير الآن على 10 سلاسل وأكثر من 100 نوع ، وكلاهما يباع بشكل شائع في جميع أنحاء العالم.

تستخدم مشفراتنا الدوارة على نطاق واسع
مجال الأتمتة ، مثل ، المعدات المكتبية ، معدات الحفاظ على المياه ، المعدات الكهربائية ، المنسوجات
الآلات ، آلات النجارة ، آلات الحقن ، معدات الفلكنة ، الجهاز الطبي ، آلة التصنيع باستخدام الحاسب الآلي ، آلة التعدين ، الطباعة
الآلات ، وآلة الاختبار ، والمصعد ، والمحرك المؤازر ، وآلة التعبئة ، وما إلى ذلك ، وقد حاز على ثقة وسمعة عالية من العملاء.
