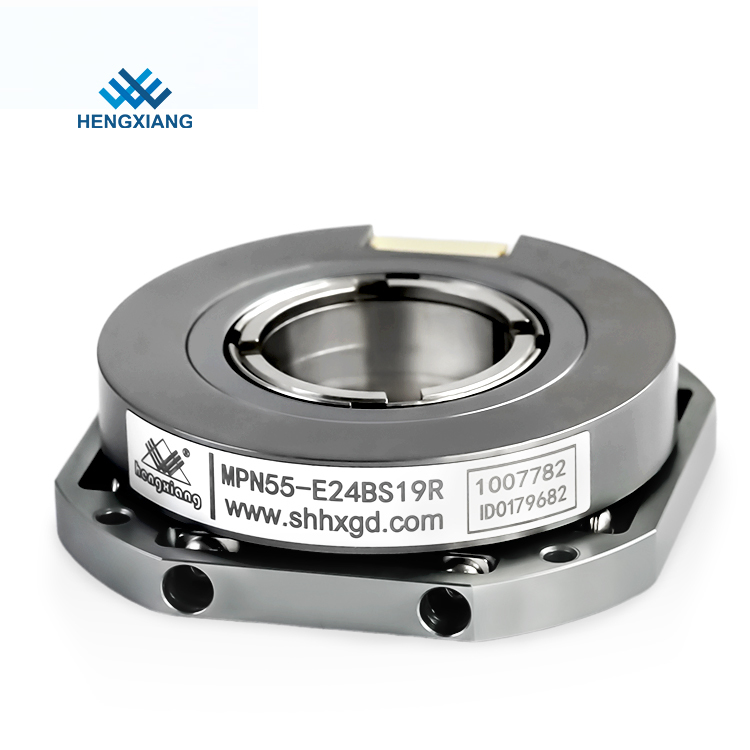

16bits 32bits Multi-Turn Rotary Flange Absolute Robot Encoder SSI 15mm Hollow MPN55

16 بت 32 بت متعدد الأدوار شفة دوارة روبوت التشفير SSI 15 ملم جوفاء MPN55.5

  • تسليط الضوء

    جهاز تشفير روبوت ذو شفة دوارة

    ,

    جهاز تشفير مطلق ذو عمود مجوف 32 بت

    ,

    جهاز تشفير مطلق للروبوت 15 ملم SSI

  • ماركة
    هنغ شيانغ
  • نوع التشفير
    التشفير المطلق
  • القطر الخارجي
    55mm تصاعد شفة 65mm)
  • نوع رمح أجوف
    من خلال ثقب
  • قطر رمح أجوف
    14mm; 14 مم ؛ 15mm; 15 مم ؛ 19mm; 19 مم ؛ 20mm;
  • سماكة
    15 ملم
  • Resolution
    single-turn:17Bit, 19Bit,20Bit, 22Bit, 24Bit; multi-turn: 1716=17+16Bit, 1916=19+16Bit,2016=20+16Bit, 2216=22+16Bit,2416=24+16Bit
  • واجهه المستخدم
    E = SM08B-GHS-TB ; J = كابل شعاعي
  • الاتصالات
    B=BISS-C; ب = بيس- ج ؛ S=SSI S = مباحث أمن الدولة
  • الربط الكهربائي
    R = RS-485
  • وضع الإخراج
    M=multi-turn; م = متعدد الأدوار ؛ S=single-turn S = دورة واحدة
  • حماية
    IP50
  • الوزن الصافي
    حوالي 150 جرام
  • السرعة المسموح بها
    ≤32200 ص / دقيقة (مقيدة بحد السرعة الميكانيكية)
  • مكان المنشأ
    شنغهاي، الصين
  • اسم العلامة التجارية
    HENGXIANG
  • إصدار الشهادات
    CE,ISO9001
  • رقم الموديل
    MPN55
  • الحد الأدنى لكمية
    1 قطعة التشفير لبدء الطلب
  • الأسعار
    negotiable
  • تفاصيل التغليف
    تم تعبئة كل قطعة في صندوق كرتوني واحد
  • وقت التسليم
    3-5 أيام عمل لعينة النظام ، 7-15 يوم عمل للطلب الشامل
  • شروط الدفع
    D / A ، D / P ، T / T ، ويسترن يونيون ، بطاقة الائتمان ، ماستر كارد ، باي بال ، إلخ
  • القدرة على العرض
    100 كيلو قطعة في السنة

16 بت 32 بت متعدد الأدوار شفة دوارة روبوت التشفير SSI 15 ملم جوفاء MPN55.5

16 بت 32 بت متعددة الأدوار شفة دورانية مطلقة لتشفير الروبوت SSI 15 ملم مجوف MPN55.5



التشفير المطلق:

المشفر المطلق هو المستشعر الذي يخرج رقميًا مباشرة ، وهناك العديد من أقراص الشفرة متحدة المركز على طول الاتجاه الشعاعي على قرص الكود الدائري الخاص به ، وهناك قطاعات شفافة وغير شفافة في كل قناة تتكون من بعضها البعض ، والأشجار القطاعية لقنوات الكود المجاورة هي علاقة مزدوجة ، عدد قنوات الكود على قرص الكود هو عدد البتات الرقمية الثنائية الخاصة به ، على جانب واحد من قرص الكود هو مصدر الضوء.



1. الميزة:شفةالتشفير ، النوع المطلق ،متعدد الأدوارورمح مجوف ، مشفر SSI ،

عالية الجودة المورد الصينية التشفير في شنغهاي.



2. التطبيق:المؤازرة محركوإنسان آلي وغيرها من الأتمتة الصناعية.



3. معلمات مهمة:

العناصر
المعلمات الأساسية
ماركة
هينجشيانغ
نوع التشفير
التشفير المطلق
القطر الخارجي
55 مم (شفة متصاعدة 65 مم)
سماكة
15 ملم
نوع رمح أجوف
من خلال ثقب
قطر رمح أجوف
14 مم ؛15 مم ؛19 مم ؛20 مم ؛24 ملم
القرار
دورة واحدة: 17 بت ، 19 بت ، 20 بت ، 22 بت ، 24 بت
متعدد الدورات: 1716 = 17 + 16 بت ، 1916 = 19 + 16 بت ،
2016 = 20 + 16 بت ، 2216 = 22 + 16 بت ، 2416 = 24 + 16 بت
واجهه المستخدم
E = SM08B-GHS-TB ; J = كابل شعاعي
الاتصالات
ب = بيس- ج ؛S = مباحث أمن الدولة
الربط الكهربائي
R = RS-485
وضع الإخراج
م = متعدد الأدوار
S = دورة واحدة
مبدأ المسح
رمز مقضب عاكس
دقة
± 80 بوصة
سرعة الاستجابة
العمل العادي: 6000 دقيقة -1
ضوضاء إشارة موقف RMS
± 2 @ 18 بت / ص
تردد ساعة الاتصال
≤10 ميجا هرتز (BISS) أو ≤ 5 ميجا هرتز (SSI)
وقت البدء
القيمة النموذجية: 13 مللي ثانية
فترة أخذ العينات للموقف المطلق
≤75 نانوثانية
السرعة المسموح بها
≤32200 ص / دقيقة (مقيدة بحد السرعة الميكانيكية)
كابل
كابل مزدوج مجدول تفاضلي
طول السلك
200 مم - 10000 مم
اتصال ميكانيكي
مع رمح قفل محمل ومحاطة بدائرة
ابتداء من عزم الدوران
أقل من 9.8 × 10-3 نيوتن متر
لحظة بالقصور الذاتي
أقل من 6.5 × 10-6 كجم م 2
تحميل رمح
شعاعي 30N ؛20N محوري
سرعة الانطلاق
≤6000 دورة في الدقيقة
مادة شل
الألومنيوم
درجة الحرارة البيئية
التشغيل: -20 ~ + 95 ℃ ؛التخزين: -25 ~ + 100 درجة مئوية
الرطوبة البيئية
التشغيل والتخزين: 35 ~ 85٪ RH (بدون تكاثف)
اهتزاز
السعة 1.52 مم ، 5 ~ 55 هرتز ، 2 ساعة لاتجاه X ، Y ، Z بشكل فردي
صدمة
980m / s2 11ms ، ثلاث مرات لاتجاه X ، Y ، Z بشكل فردي
حماية
IP50
الوزن الصافي
حوالي 150 جرام



4. تفاصيل MPN55
