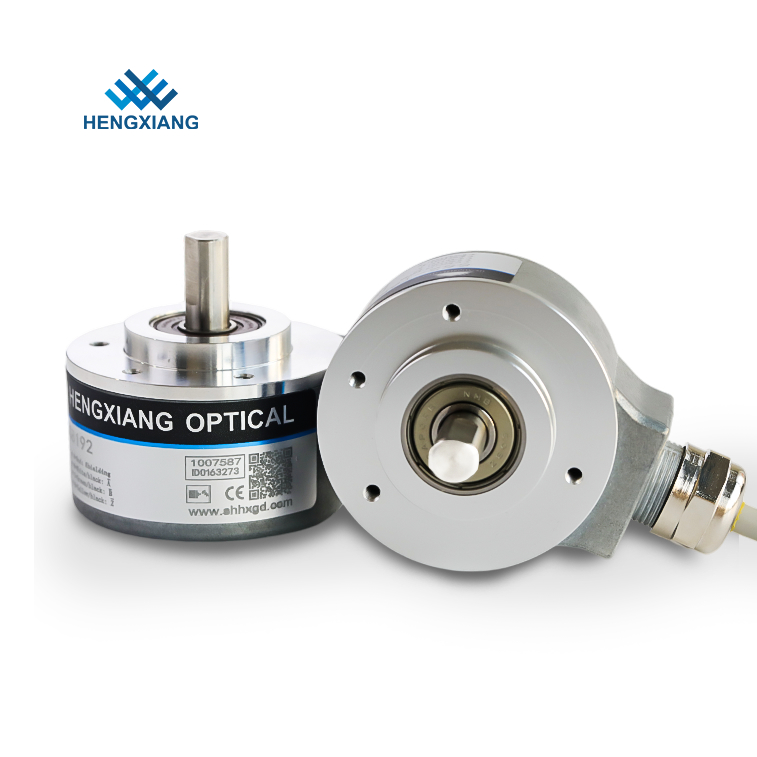

Optical Solid Shaft Incremental Mechanical Medium Duty Elevator Encoder 5 - 30V

جهاز ترميز المصعد البصري ذو المحور الصلب الإضافي الميكانيكي المتوسط ​​التحمل 5-30 فولت

  • نوع التشفير
    التشفير التزايدي
  • القطر الخارجي
    51 ملم
  • وضع الإخراج
    NPN; NPN. PNP; PNP ؛ Voltage; الجهد االكهربى؛ Push-pull
  • نوع المنفذ
    كابل شعاعي مقبس شعاعي كابل شعاعي مع قابس
  • مرحلة
    A / AB / ABZ / ± AB / ± ABZ / ± ABZUVW
  • القرار
    100-23040 طاعون في الدقيقة
  • قطر رمح
    رمح صلب 8 مم (نوع D)
  • درجة الحماية
    IP50; IP50 ؛ IP65 IP65
  • مصدر التيار
    DC5V; DC5V. DC8-30V DC8-30V
  • سماكة
    29 ملم
  • مكان المنشأ
    شنغهاي، الصين
  • اسم العلامة التجارية
    HENGXIANG
  • إصدار الشهادات
    CE,ISO9001
  • رقم الموديل
    ق 52
  • الحد الأدنى لكمية
    1 قطع
  • الأسعار
    Consult us
  • تفاصيل التغليف
    تم تعبئة كل قطعة في صندوق كرتوني واحد
  • وقت التسليم
    3-5 أيام عمل لعينة النظام ، 7-15 يوم عمل للطلب الشامل
  • شروط الدفع
    L / C ، D / A ، D / P ، T / T ، ويسترن يونيون ، موني جرام
  • القدرة على العرض
    100 كيلو قطعة في السنة

جهاز ترميز المصعد البصري ذو المحور الصلب الإضافي الميكانيكي المتوسط ​​التحمل 5-30 فولت

عمود المصعد البصري الصلب الإضافي الميكانيكي المتوسط ​​التحمل 5-30V



1. الميزة:8mm صلبةالفتحةتدريجيالتشفير القطب.



2. التطبيق:محركوCNC وغيرها من الأتمتة الصناعية.



3. معلمات مهمة:درجة حماية عاليةIP65 ،دقة عالية100-23040 ppr ،UVWإشارة ، قرار / قطب حتى 8192/8







المنتج Paramenters
العناصر
المعلمات الأساسية
ماركة
هنغ شيانغ
نوع التشفير
التشفير التزايدي
القطر الخارجي
51 ملم
سماكة
29 ملم
أبعاد التثبيت
قطرها 40 ملم
طول رمح
16 ملم
قطر العمود الصلب
8 مم (شكل D)
القرار
1000؛ 1024؛ 1200؛ 1250؛ 1440؛ 2000؛ 2048؛ 2500؛ 2880؛ 3000؛ 3600؛
4096 ؛ 5000 ؛ 5760 ؛ 8192 ؛ 10000 × 11520 × 16384 × 20000 × 23040

1000/4؛ 1000/6؛ 1000/8؛ 1024/4؛ 1024/6؛ 1024/8؛ 2048/4؛ 2048/6؛

2048/8؛ 4096/4؛ 4096/6؛ 4096/8؛ 8192/4؛ 8192/6؛ / 8192/8
مرحلة الإخراج
المرحلة A + ، B + ، Z + ، A- ، B- ، Z- ، U + ، V + ، W + ، U- ، V- ، W-
مصدر التيار
DC5V.DC8-30V
النوع الخارجي
كابل من الخلف
مقبس من الخلف
كابل من الخلف بمقبس
وضع الإخراج
NPN و PNP
خرج الجهد
إخراج الدفع والسحب
إخراج الفرق (TTL ، HTL ، RS422)
تيار الاستهلاك
100mA ماكس
قمة الاستجابة frenquency
300 كيلو هرتز
تموج مسموح به
≤3٪ جذر متوسط ​​التربيع
تحميل الجهد
≤DC30V
GND
لا تتصل بجهاز التشفير
علامة إلى نسبة الفضاء
45٪ إلى 55٪
ابتداء من عزم الدوران
أقل من 5 × 10-3 نيوتن متر
لحظة إنترتيا
أقل من 3 × 10-6 كجم م 2
تحميل رمح
شعاعي 60N ؛محوري 60N
أعلى REV
3000 دورة في الدقيقة ؛ IP65≤2000r دورة في الدقيقة
تحمل الحياة
1.5 × 109 دورة في الحمل المقدر (100000 ساعة عند 2500 دورة في الدقيقة)
درجة الحرارة البيئية
التشغيل: -20 درجة مئوية + 80 درجة مئوية التخزين: -25 درجة مئوية + 90 درجة
الرطوبة البيئية
التشغيل والتخزين: 35-85٪ رطوبة نسبية (غير مكثف)
الاهتزاز (تحمل)
السعة 0.75 مم ، 5-55 هرتز ، ساعتان لثلاثة محاور على حدة
جورب (تحمل)
490 م / ث 2 ، 11 مللي ثانية ثلاث مرات لاتجاه X ، Y ، Z بشكل فردي
المواد رمح
ستانلس ستيل
مادة شل
يلقي ضياء الألومنيوم
طول السلك
1000 مم (كابل مع حماية)
درجة الحماية
IP50 ؛IP65
طول السلك
1 متر (يمكن إضافة طول الكابل بشكل مناسب بواسطة

تتطلب ، لكنها تحتاج إلى الدفع بشكل فردي)
شهادة
م
حزمة
صندوق كرتون
الوزن الصافي
حوالي 300 جرام (مع العبوة)





وصف المنتجات
جهاز ترميز المصعد البصري ذو المحور الصلب الإضافي الميكانيكي المتوسط ​​التحمل 5-30 فولت 0
جهاز ترميز المصعد البصري ذو المحور الصلب الإضافي الميكانيكي المتوسط ​​التحمل 5-30 فولت 1
جهاز ترميز المصعد البصري ذو المحور الصلب الإضافي الميكانيكي المتوسط ​​التحمل 5-30 فولت 2



دليل اختيار الطراز
جهاز ترميز المصعد البصري ذو المحور الصلب الإضافي الميكانيكي المتوسط ​​التحمل 5-30 فولت 3











رقم طراز جهاز التشفير S52 كمرجع:

S52-T2N1024 DC12V

S52-Q2F2048 DC30V

S52-TE3V1200 DC8-30V

S52-T3F5760 DC24V

S52-Q4E8192 DC5V

S52- TE4C5000

S52-T6C3600

S52-Q6E2000

S52-TE3PH10000

S52-T12C1024 / 4 DC5V

S52-Q12E2048 / 6 DC8-30V

S52-T6E12C4096 / 8 DC5V

أبعاد التصنيع
جهاز ترميز المصعد البصري ذو المحور الصلب الإضافي الميكانيكي المتوسط ​​التحمل 5-30 فولت 4
جهاز ترميز المصعد البصري ذو المحور الصلب الإضافي الميكانيكي المتوسط ​​التحمل 5-30 فولت 5

تغليف المنتج
جهاز ترميز المصعد البصري ذو المحور الصلب الإضافي الميكانيكي المتوسط ​​التحمل 5-30 فولت 6
جهاز ترميز المصعد البصري ذو المحور الصلب الإضافي الميكانيكي المتوسط ​​التحمل 5-30 فولت 7
جهاز ترميز المصعد البصري ذو المحور الصلب الإضافي الميكانيكي المتوسط ​​التحمل 5-30 فولت 8
جهاز ترميز المصعد البصري ذو المحور الصلب الإضافي الميكانيكي المتوسط ​​التحمل 5-30 فولت 9
استخدام المنتج
جهاز ترميز المصعد البصري ذو المحور الصلب الإضافي الميكانيكي المتوسط ​​التحمل 5-30 فولت 10
عن المصنع
ShanghaiHengxiangOptical Electronics Co. ، Ltd ، التي تقع في شنغهاي ، مدينة دولية في الصين ، تأسست في عام 2001 ، هي شركة متخصصة في تصنيع التكنولوجيا الفائقة ، وتوفر البحث والتصنيع ، وتصميم بصري وميكانيكي وإلكتروني متكامل.لقد انتهينا الآن من خطوط الأنابيب الأولية لتصنيع جهاز التشفير.بعد التطوير لسنوات عديدة ، أصبح لدى أجهزة التشفير الدوارة الآن 10 سلاسل وأكثر من 100 نوع ، وكلاهما يباع بشكل شعبي في جميع أنحاء العالم.تُستخدم أجهزة التشفير الدوارة الخاصة بنا على نطاق واسع في مجال الأتمتة ، مثل المعدات المكتبية ، ومعدات الحفاظ على المياه ، والمعدات الكهربائية ، وآلات النسيج ، وآلات النجارة ، وآلات الحقن ، ومعدات الفلكنة ، والجهاز الطبي ، وآلة التصنيع باستخدام الحاسب الآلي ، وآلة التعدين ، وآلات الطباعة ، وآلة الاختبار ، والمصعد ، محرك سيرفو ، آلة تعبئة ، إلخ ، وقد حاز على ثقة وسمعة عالية من العملاء.مشفر العلامة التجارية "HengXiang" ، حاصل على شهادة نظام إدارة الجودة ISO9001: 2000 وشهادة CE ، علاوة على ذلك ، لدينا براءات اختراع خمسة وخمسة براءات لنماذج المنفعة ، كما اجتاز مشروع تحويل إنجازات شنغهاي الجديدة وعالية التقنية.هدفنا: تلبية متطلبات العميل ، وخلق قيمة اجتماعية ، وخدمة العملاء باهتمام ، وتحقيق الفوز.نرحب ترحيبا حارا بجميع العملاء لزيارة شركتنا ، لمراجعة منتجات العلامة التجارية "HengXiang" وتخصيصها.
جهاز ترميز المصعد البصري ذو المحور الصلب الإضافي الميكانيكي المتوسط ​​التحمل 5-30 فولت 11
جهاز ترميز المصعد البصري ذو المحور الصلب الإضافي الميكانيكي المتوسط ​​التحمل 5-30 فولت 12
جهاز ترميز المصعد البصري ذو المحور الصلب الإضافي الميكانيكي المتوسط ​​التحمل 5-30 فولت 13
جهاز ترميز المصعد البصري ذو المحور الصلب الإضافي الميكانيكي المتوسط ​​التحمل 5-30 فولت 14
ملاحظات العملاء
جهاز ترميز المصعد البصري ذو المحور الصلب الإضافي الميكانيكي المتوسط ​​التحمل 5-30 فولت 15
التعليمات
س: ما هو موك الخاص بك؟
ج: 1 قطع
س: كيف تطلب جهاز التشفير الخاص بك؟
ج: اتصل بنا ، أو راسلنا عبر البريد الإلكتروني ، وسنرد عليك في أقرب وقت ممكن.
س: هل أنت مصنع أم شركة تجارية؟
ج: نحن مصنع 100٪ مع علامتنا التجارية.
س: ما هي علامتك التجارية؟
ج: هنغ شيانغ
س: هل يمكنك شحن المنتج إلى بلدنا؟
ج: نعم ، يرجى إبلاغ وجهتك والرمز البريدي ، وسوف نتحقق من تكلفة الشحن لك على الفور.
س: كيف تحصل على أحدث سعر؟
ج: اتصل بنا وأخبرني باختيار نموذج التشفير.
س: كيف يتم تحديد نموذج التشفير الصحيح؟
ج: يعتمد نموذج التشفير الصحيح على تطبيقات ومعلمات مختلفة ، يمكنك الاتصال بنا للحصول على الدعم الفني إذا كان لديك أي استفسار.
س: هل تقدمون الدعم الفني؟
ج: نعم ، لدينا فني محترف يمكنه حل جميع شكوكك.
س: هل يمكنك تقديم عينة من المصنع؟
ج: نعم ، يمكن تقديم عينة.
س: كيف تدفع لعينة؟
ج: حاليًا ، يقبل مصنعنا T / T أو بطاقة الائتمان أو Paypal أو Western Union أو نقدًا.
س: هل لديك بعض مقاطع الفيديو لمنتجاتك؟
ج: نعم ، يمكنك زيارة صفحة YOUTUBE الخاصة بنا لمشاهدة مقاطع الفيديو المشفرة.
س: ما هي سياسة ضمان منتج التشفير؟
ج: ضمان الجودة لمدة سنة واحدة والدعم الفني مدى الحياة.
س: أين يمكنني تنزيل كتالوج برنامج التشفير أو ورقة البيانات؟
ج: يمكنك زيارة موقعنا الرسمي أو مراسلتنا عبر البريد الإلكتروني مباشرة إلى أحدث الملفات.
س: ما هي المعلمات المطلوبة قبل طلب جهاز تشفير؟
ج: يجب أن تحصل على بعض المعلمات الأساسية قبل البدء في الطلب.مثل أبعاد التثبيت ، الدقة ، إشارة الدائرة ، جهد مصدر الطاقة ، إلخ.
إذا كان لديك أي شك في اختيار النموذج ، فنحن نرحب بك للاتصال بنا للحصول على مزيد من المساعدة.
