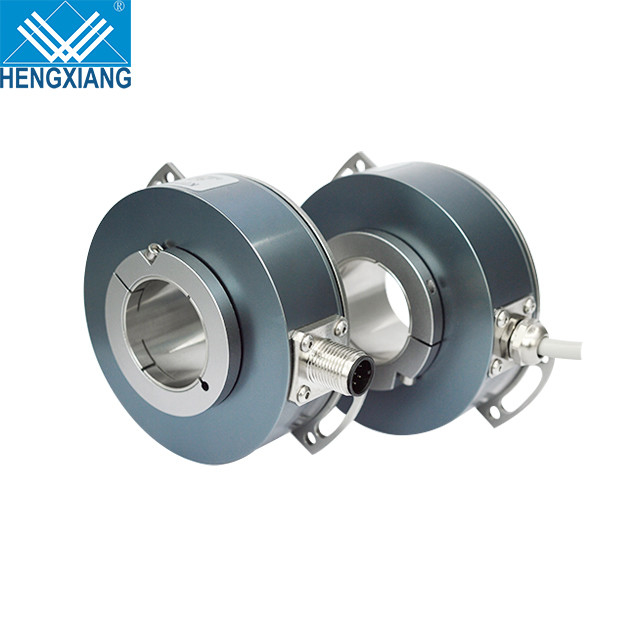

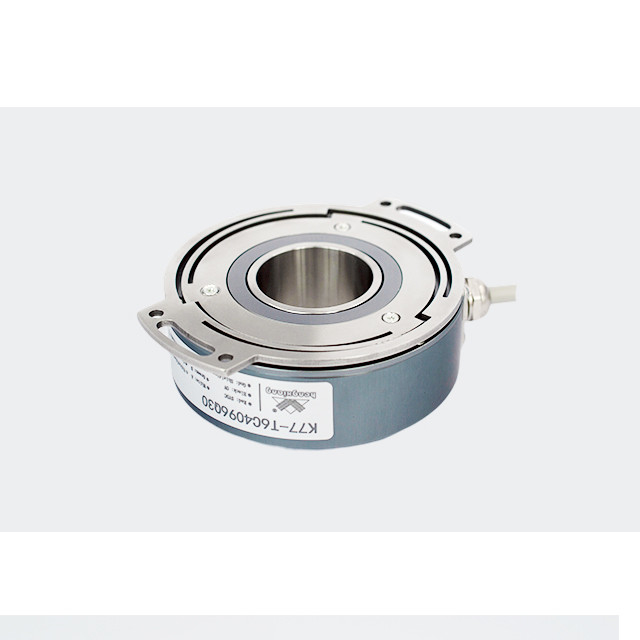

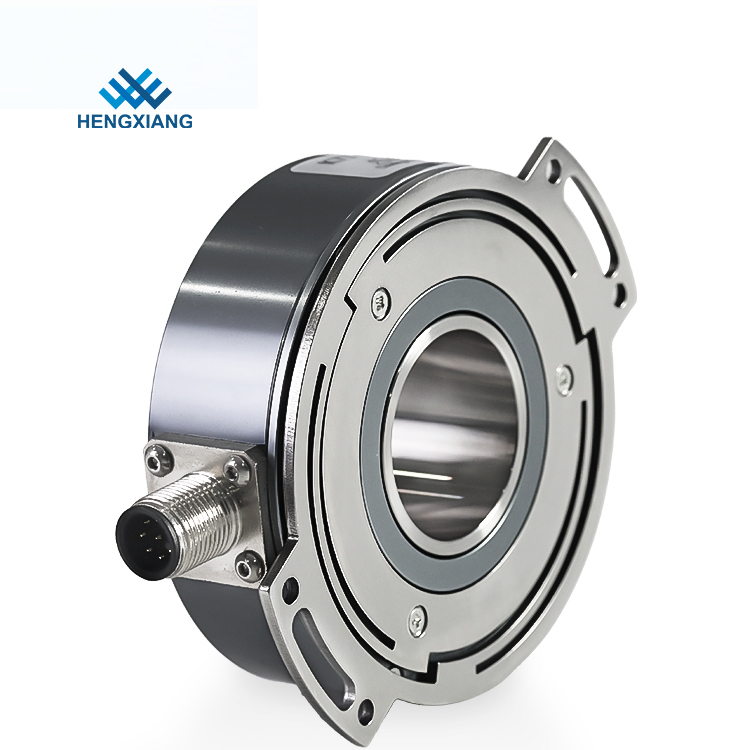

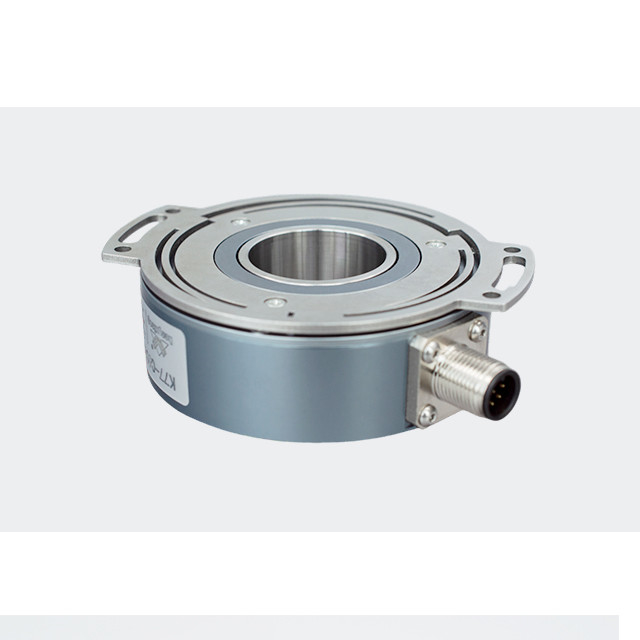

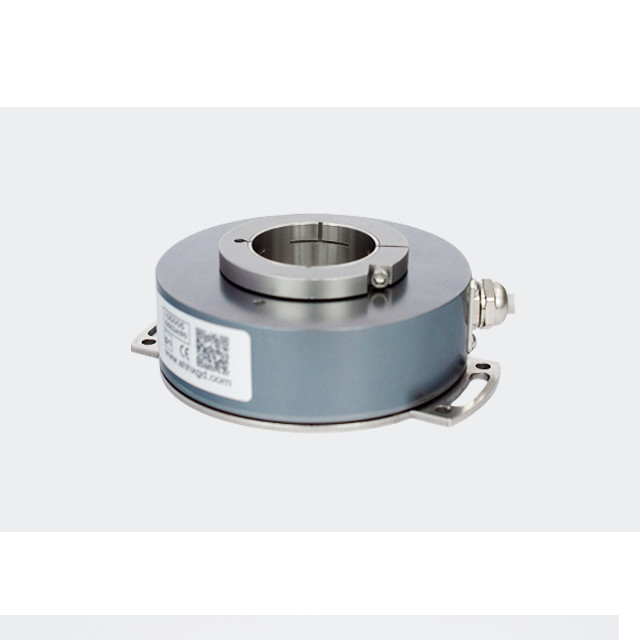

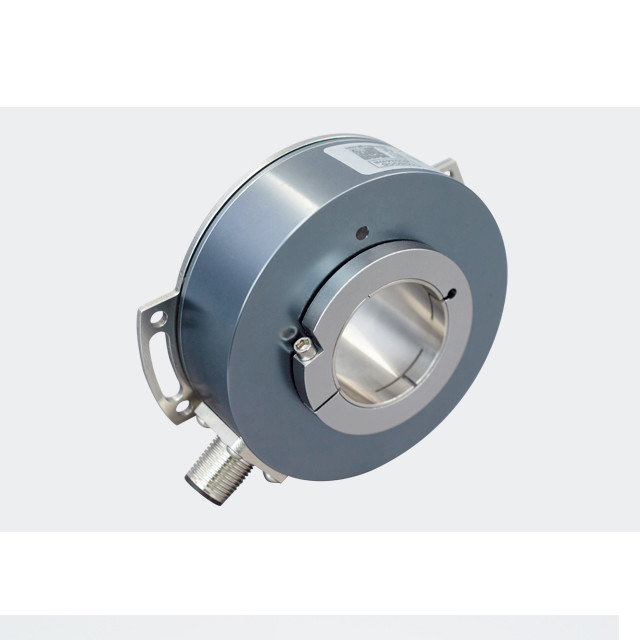

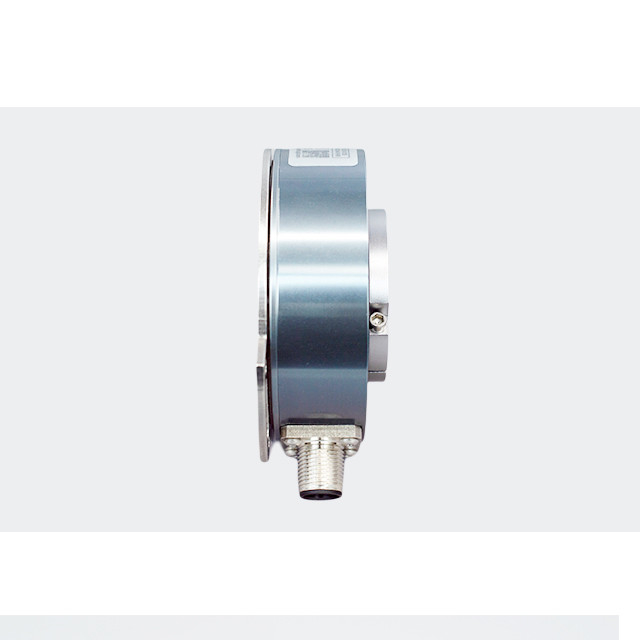

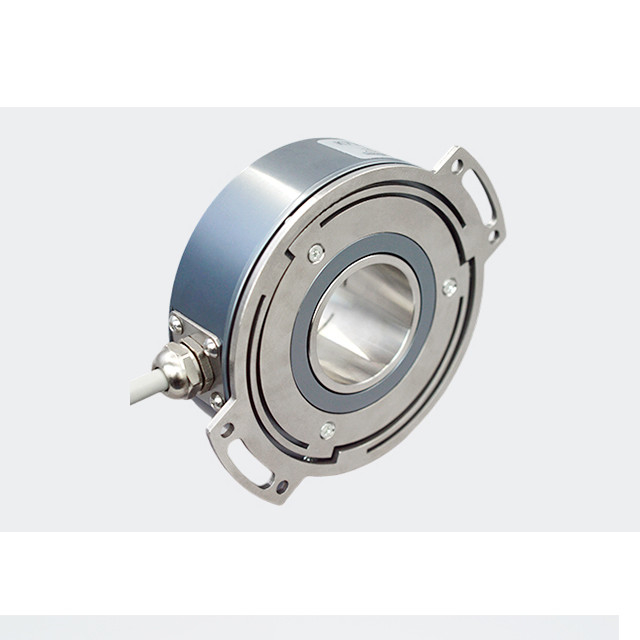

K77 IP65 عالية الدقة مخصصة 65536ppr ترميز تزايدي hengxiang صناعة ميكانيكية للسيارات
تعريف التشفير:
إنه مستشعر دوار يحول الإزاحة الدورانية إلى سلسلة من إشارات النبض الرقمية ، ويمكن استخدام هذه النبضات للتحكم في الإزاحة الزاوية ، إذا تم دمج المشفر مع قضيب تروس أو برغي لولبي ، فيمكن استخدامه أيضًا لقياس خطي الإزاحة.
1. الميزة: K77التخصيص حجهاز التشفير التزايدي للعمود المجوف ، resoluيمكن تخصيص نشوئها / التثبيت / رمح.يرجى استشارة البيع لمزيد من المعلومات.
2.طلب: محرك، CNC ومجال الأتمتة الصناعية الأخرى.
3. معلمة مهمة: دقة تصل إلى65536ppr، درجة حماية عاليةIP65
|
العناصر
|
المعلمات الأساسية
|
|
نوع التشفير
|
التشفير التزايدي
|
|
ماركة
|
هنغ شيانغ
|
|
القطر الخارجي
|
77 ملم
|
|
سماكة
|
31 ملم
|
|
أبعاد التثبيت
|
R85mm (لوحة زنبركية 77B85)
|
|
نوع رمح أجوف
|
من خلال ثقب
|
|
قطر رمح أجوف
|
25 مم ، 30 مم
|
|
القرار
|
500 ؛512 ؛1000 ؛1024 ؛2000 ؛2048 ؛2500 ؛
|
|
4000 ؛4096 ؛5000 ؛8000 ؛8192 ؛10000ppr
|
|
مرحلة الإخراج
|
المرحلة A + ، B + ، Z + ، A- ، B- ، Z-
|
|
مصدر التيار
|
DC5V.DC8-30V
|
|
نوع المنفذ
|
مقبس شعاعي (M12 ، موصل ذكر 8pin) ؛كابل شعاعي
|
|
وضع الإخراج
|
NPN (إخراج جامع مفتوح)
|
|
إخراج الدفع والسحب
|
|
محرك الخط (26LS31 ، DC5V) TTL
|
|
محرك الخط (26C31 ، DC5V) TTL
|
|
محرك خط (DC8-30V) HTL
|
|
تيار الاستهلاك
|
100mA ماكس
|
|
قمة الاستجابة frenquency
|
100 كيلو هرتز
|
|
تموج مسموح به
|
≤3٪ جذر متوسط التربيع
|
|
تحميل الجهد
|
≤DC30V
|
|
GND
|
لا تتصل بجهاز التشفير
|
|
علامة إلى نسبة الفضاء
|
45٪ إلى 55٪
|
|
ابتداء من عزم الدوران
|
أقل من 80 × 10-3 نيوتن متر
|
|
لحظة إنترتيا
|
أقل من 100 × 10-6 كجم م 2
|
|
تحميل رمح
|
شعاعي 70N ؛محوري 50N
|
|
أعلى REV
|
3000 دورة في الدقيقة ؛IP65
|
|
تحمل الحياة
|
1.5 × 109 دورة في الحمل المقدر (100000 ساعة عند 2500 دورة في الدقيقة)
|
|
درجة الحرارة البيئية
|
أثناء التشغيل: -20 درجة مئوية + 85 درجة مئوية التخزين: -25 درجة مئوية + 90 درجة
|
|
الرطوبة البيئية
|
التشغيل والتخزين: 35-85٪ رطوبة نسبية (غير مكثف)
|
|
الاهتزاز (تحمل)
|
السعة 1.52 مم ، 5-55 هرتز ، ساعتان لثلاثة محاور على حدة
|
|
جورب (تحمل)
|
1960 م / ثانية 2 ، 11 مللي ثانية ثلاث مرات لاتجاه X ، Y ، Z بشكل فردي
|
|
المواد رمح
|
ستانلس ستيل
|
|
مادة شل
|
يلقي ضياء الألومنيوم
|
|
طول السلك
|
1000 مم
|
|
درجة الحماية
|
IP65
|
|
طول السلك
|
1 متر (يمكن إضافة طول الكابل بشكل مناسب بواسطة
|
|
|
تتطلب ، لكنها تحتاج إلى الدفع بشكل فردي)
|
|
شهادة
|
م
|
|
حزمة
|
صندوق كرتون
|
|
الوزن الصافي
|
حوالي 500 جرام (مع العبوة)
|
ShanghaiHengxiangOptical Electronics Co. ، Ltd ، التي تقع في شنغهاي ، مدينة دولية في الصين ، تأسست في عام 2001 ، هي شركة متخصصة في تصنيع التكنولوجيا الفائقة ، وتوفر البحث والتصنيع ، وتصميم بصري وميكانيكي وإلكتروني متكامل.لقد انتهينا الآن من خطوط الأنابيب الأولية لتصنيع جهاز التشفير.بعد التطوير لسنوات عديدة ، أصبح لدى أجهزة التشفير الدوارة الآن 10 سلاسل وأكثر من 100 نوع ، وكلاهما يباع بشكل شعبي في جميع أنحاء العالم.تُستخدم أجهزة التشفير الدوارة الخاصة بنا على نطاق واسع في مجال الأتمتة ، مثل المعدات المكتبية ، ومعدات الحفاظ على المياه ، والمعدات الكهربائية ، وآلات النسيج ، وآلات النجارة ، وآلات الحقن ، ومعدات الفلكنة ، والجهاز الطبي ، وآلة التصنيع باستخدام الحاسب الآلي ، وآلة التعدين ، وآلات الطباعة ، وآلة الاختبار ، والمصعد ، محرك سيرفو ، آلة تعبئة ، إلخ ، وقد حاز على ثقة وسمعة عالية من العملاء.مشفر العلامة التجارية "HengXiang" ، حاصل على شهادة نظام إدارة الجودة ISO9001: 2000 وشهادة CE ، علاوة على ذلك ، لدينا براءات اختراع خمسة وخمسة براءات لنماذج المنفعة ، كما اجتاز مشروع تحويل إنجازات شنغهاي الجديدة وعالية التقنية.هدفنا: تلبية متطلبات العميل ، وخلق قيمة اجتماعية ، وخدمة العملاء باهتمام ، وتحقيق الفوز.نرحب ترحيبا حارا بجميع العملاء لزيارة شركتنا ، لمراجعة منتجات العلامة التجارية "HengXiang" وتخصيصها.
س: ما هو موك الخاص بك؟
ج: 1 قطع
س: كيف تطلب جهاز التشفير الخاص بك؟
ج: اتصل بنا ، أو راسلنا عبر البريد الإلكتروني ، وسنرد عليك في أقرب وقت ممكن.
س: هل أنت مصنع أم شركة تجارية؟
ج: نحن مصنع 100٪ مع علامتنا التجارية.
س: ما هي علامتك التجارية؟
ج: هنغ شيانغ
س: هل يمكنك شحن المنتج إلى بلدنا؟
ج: نعم ، يرجى إبلاغ وجهتك والرمز البريدي ، وسوف نتحقق من تكلفة الشحن لك على الفور.
س: كيف تحصل على أحدث سعر؟
ج: اتصل بنا وأخبرني باختيار نموذج التشفير.
س: كيف يتم تحديد نموذج التشفير الصحيح؟
ج: يعتمد نموذج التشفير الصحيح على تطبيقات ومعلمات مختلفة ، يمكنك الاتصال بنا للحصول على الدعم الفني إذا كان لديك
أي استفسار.
س: هل تقدمون الدعم الفني؟
ج: نعم ، لدينا فني محترف يمكنه حل جميع شكوكك.
س: هل يمكنك تقديم عينة من المصنع؟
ج: نعم ، يمكن تقديم عينة.
س: كيف تدفع لعينة؟
ج: حاليًا ، يقبل مصنعنا T / T أو بطاقة الائتمان أو Paypal أو Western Union أو نقدًا. س: هل يمكنني زيارة المصنع الخاص بك؟
ج: نعم ، نرحب بكم لزيارة مصنعنا في أي وقت إذا كان ذلك مناسبًا.
س: ما هي مدة التسليم؟
ج: عادة 3 أيام عمل للعينة ، 7-15 يوما للإنتاج بالجملة ،
تاريخ الإنتاج حسب كمية الأمر.
