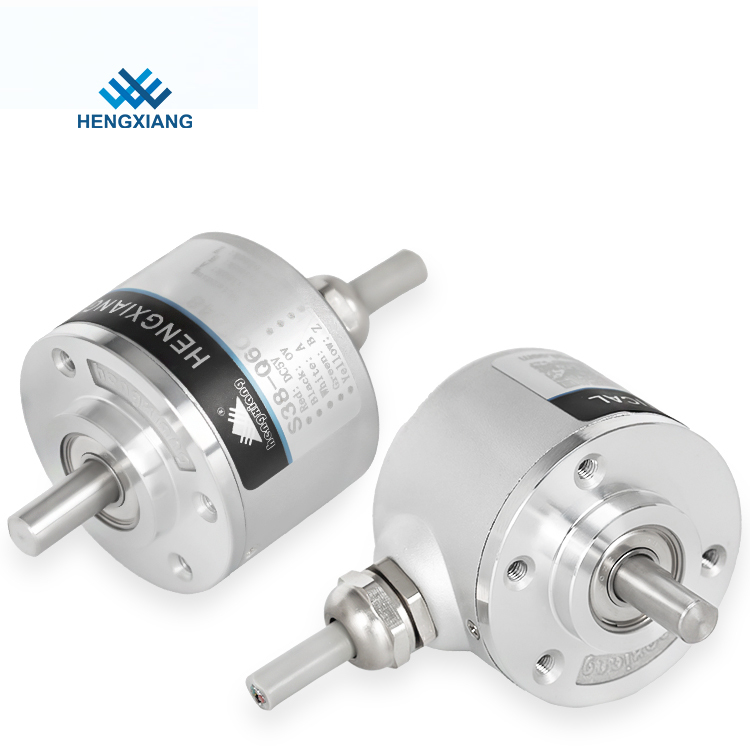

Incremental 6mm solid shaft EBB38B6-P6PR-2000 ppr Push Pull Rotary Encoder

رمح صلب إضافي 6 مم EBB38B6-P6PR-2000 ppr دفع سحب جهاز تشفير دوار

  • تسليط الضوء

    عالية الدقة التشفير الدوارة

    ,

    التشفير البصري العاكس

  • اسم المنتج
    التشفير الدوار البصري
  • القطر الخارجي
    38 ملم
  • القرار
    50ppr (الحد الأدنى) إلى 16384ppr (الحد الأقصى)
  • جهد إمداد اختياري
    DC5V و DC8-30V
  • أعلى REV
    5000 دورة في الدقيقة ؛ IP65≤3000r دورة في الدقيقة
  • تيار الاستهلاك
    100mA ماكس
  • إصدار الشهادات
    CE
  • الوزن الصافي
    حوالي 120 جرام (مع العبوة)
  • مكان المنشأ
    شنغهاي, الصين
  • اسم العلامة التجارية
    HENGXIANG
  • إصدار الشهادات
    CE,ISO9001
  • رقم الموديل
    سلسلة S38
  • الحد الأدنى لكمية
    التشفير 1PCS لبدء النظام
  • الأسعار
    negotiable
  • تفاصيل التغليف
    كل قطعة 1 كانت معبأة في علبة كرتون واحدة
  • وقت التسليم
    3-5 أيام عمل من اجل نظام العينة ، 7-15 أيام عمل للنظام الشامل
  • شروط الدفع
    D / A، D / P، T / T، Western Union، Credit Card، Master Card، Paypal، etc
  • القدرة على العرض
    قطع 100K سنويا

رمح صلب إضافي 6 مم EBB38B6-P6PR-2000 ppr دفع سحب جهاز تشفير دوار

جهاز التشفير الدوراني البصري الإضافي S38 دقة 16384 دفع وسحب قطر عمود الخرج 6 مم



بعض رقم طراز وحدة التشفير S38 ذات الصلة

S38-T6C16384 DC5V

S38-T3N1024 DC5-30V

S38-T3F360 DC12V

S38-T3V512 DC24V

S38-T6E10000C2 DC8-30V

S38-T6C1200 DC5V

S38-T3N2500C20 DC5-12V

S38-T3V4096 DC12-24V

S38-T3F5000 DC8-12V

S38-T6E800 DC24V

S38-T6C900C3 DC5V

S38-T6C16384 DC4.5V



تاريخ الإنتاج

1. لعينات 1-10: 3-5 أيام عمل

2. للإنتاج الضخم 20-50: 7-10 أيام عمل

3. لأكثر من 100 قطعة ، ستتم مناقشة الإنتاج مع العملاء وشحنها في الوقت المحدد



رمح صلب إضافي 6 مم EBB38B6-P6PR-2000 ppr دفع سحب جهاز تشفير دوار 0



مواصفات المنتج الأساسي

العنصر المعلمات
ماركة هنغشيانغ
نوع التشفير ترميز تزايدي
القطر الخارجي 38 ملم
سماكة 28 ملم
وضع الإخراج NPN و PNP
  خرج الجهد
  إخراج الدفع والسحب
  إخراج الفرق (TTL ، HTL ، RS422)
مرحلة الإخراج المرحلة A ، B ، Z ، A- ، B- ، Z-
نوع المنفذ كابل من الجانب والخلف
درجة الحماية IP50 و IP65
طول السلك 1000 مم
حزمة صندوق كرتون
الوزن الصافي حوالي 120 جرام (مع العبوة)
شهادة CE / ISO9001
تيار الاستهلاك 100mA ماكس
أعلى تردد استجابة 300 كيلو هرتز
تموج مسموح به ≤3٪ جذر متوسط ​​التربيع
تحميل الجهد ≤DC30V
ابتداء من عزم الدوران أقل من 4.4X10-3 نيوتن متر
لحظة إنترتيا أقل من 1.5 × 10-6 كجم م 2
تحميل رمح شعاعي 40N ؛20N محوري



النظرية الفنية

اليوم ، تحتوي معظم أجهزة التشفير الإضافية على محرك إخراج Push-Pull (HTL) أو RS422 (TTL) ، وقد استبدلت معظم دوائر الإخراج القديمة مثل Open Collector NPN و Open Collector PNP و Voltage Output.

توفر دوائر الدفع والسحب (HTL) ، والمعروفة أيضًا باسم Totem Pole ، مستوى إشارة يتوافق مع جهد الإمداد المطبق.يتراوح جهد الإمداد عادة من 8 إلى 30 فولت تيار مستمر.

من خلال التوصيلات المناسبة ، يمكنك استخدام واجهة Push Pull لاستبدال دوائر المجمع الحقيقية المفتوحة باستخدام صمام ثنائي خارجي متصل بطريقة تحد من اتجاه التيار لدوائر RS422 (TTL) التي توفر مستوى إشارة ثابت 5 فولت لا يعتمد على جهد الإمداد.يمكن تحديد نطاقي جهد إمداد: من 4.75 إلى 5.5 فولت تيار مباشر (يمكن استخدامها لاستبدال محركات خرج المجمع المفتوحة) أو من 8 إلى 30 فولت تيار مستمر.باستخدام الإشارات التفاضلية ، يتوافق الإخراج تمامًا مع معيار RS422.

تتميز المخرجات التفاضلية بأعلى قدرة استجابة للتردد وأفضل مناعة ضد الضوضاء.لضمان هذا يجب أن يكون المتلقي تفاضليًا أيضًا.

استبدال برامج تشغيل الإخراج الأقدم



تحتاج المسائل إلى الاهتمام

1. يجب أن تختار جهد إمداد الطاقة: DC5V أو DC8-30V

2. يجب اختيار رقم طراز لوح اليايات الورقية إذا قمت بتحديد مشفر العمود المجوف

3. يرجى إبلاغ سرعة المحرك (RPM) التي تستخدمها بالفعل

4. إذا كان لديك أي متطلبات أخرى ، يرجى تقديم تفاصيل المعلمات



شحنة

1. يمكن شحن البضائع عبر TNT ، FedEx ، UPS ، DHL ، EMS ، إلخ.

2. يمكنك تحديد صريحة وفقا لمتطلباتك إذا كان جامع الشحن

3. إذا لم يكن لديك أي حساب بريد سريع ، فسنقوم بالتحقق والعثور على أرخص وأمن لك.

4. مصنعنا لديه خصم 30٪ مع معظم شركات البريد السريع ، لذلك يمكن أن يكون السعر رخيصًا قدر الإمكان.



طَرد

يتم تعبئة كل جهاز تشفير فردي في كرتونة واحدة آمنة مع فقاعة حماية.

ثم يتم وضع جميع أجهزة التشفير في علبة كرتونية أكبر لتحضير الشحن.
