تسليط الضوء

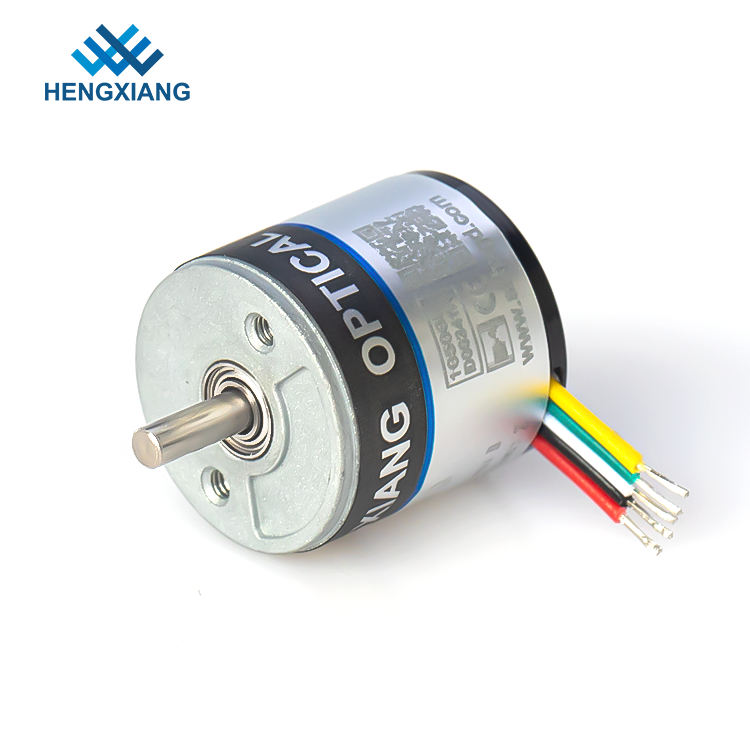

جهاز التشفير الدوراني المصغر S18
,جهاز التشفير الدوراني المصغر بدقة 1600
,جهاز التشفير الدوراني شبه المصغر
-
اسم المنتججهاز التشفير الدوراني المصغر S18 خرج AB المرحلة NPN بدقة 1600 للمحرك شبه المصغر
-
سمك جسم المشفر18 مم
-
قطر رمح صلب2.5 مم ، مع شكل D
-
طول رمح7 مم
-
حجم قطر التثبيت12 ملم
-
جهد التيار الكهربائي5V أو 8-30V
-
مكان المنشأشنغهاي، الصين
-
اسم العلامة التجاريةHENGXIANG
-
إصدار الشهاداتCE,ISO9001
-
رقم الموديلق 18
-
الحد الأدنى لكمية1 قطع
-
الأسعارConsult us
-
تفاصيل التغليفتم تعبئة كل قطعة في صندوق كرتوني واحد
-
وقت التسليم3-5 أيام عمل لعينة النظام ، 7-15 يوم عمل للطلب الشامل
-
شروط الدفعL / C ، D / A ، D / P ، T / T ، ويسترن يونيون ، موني جرام
-
القدرة على العرض100 كيلو قطعة في السنة
S18 Miniature Rotary Encoder 1600 Resolution for Subminiature Motor
جهاز التشفير الدوراني المصغر S18 AB خرج NPN بدقة 1600 درجة للمحرك شبه المصغر
وصف المنتج
معلومات أساس المنتج لجهاز التشفير الصغير S18
سمك جسم المشفر 18 مم
قطر العمود الصلب 2.5 مم ، مع شكل D.
طول رمح 7 مم
حجم قطر التثبيت 12mm
جهد إمداد الطاقة 5 فولت أو 8-30 فولت
إشارة خرج الدائرة: NPN & PNP
أساسيات الاستشعار: كهروضوئية
نبضة لكل دور: 250ppr-1600ppr
أقصى سرعة للمحرك 5000 دورة في الدقيقة
درجة الحماية IP50
منفذ كابل الشريط
تخصيص
| اسم المنتج |
جهاز التشفير الدوراني المصغر S18 AB خرج NPN بدقة 1600 درجة للمحرك شبه المصغر |
|
الماركة |
هنغشيانغ |
| نوع التشفير | التشفير التزايدي |
|
الابعاد الخارجية |
القطر الخارجي: 18 مم السماكة: 18 ملم قطر العمود الصلب: ⌀2.5mm |
|
الدقة |
36 ؛ 50 ؛ 60 ؛ 100 ؛ 200 ؛ 250 ؛ 256 ؛ 360 ؛ 400 ؛ 500 ؛ 512 × 720 × 800 × 1000 ؛ 1024 × 1440 ؛ 1600 |
|
مرحلة الإخراج |
المرحلة أ ، ب ، ض |
|
مصدر التيار |
DC5V و DC8 - 30V |
|
نوع المنفذ |
كابل من الجانب كابل من الخلف |
|
وضع الإخراج |
خرج الدائرة المفتوحة للمجمع (NPN & PNP) |
|
درجة الحرارة البيئية |
درجة حرارة التشغيل: -20 ~ + 80 درجة (بدون تثليج) درجة حرارة التخزين: -25 ~ + 85 درجة (بدون تثليج) |
|
الإنسانية البيئية |
التشغيل والتخزين: 35 ~ 85٪ RH (بدون تكاثف) |
|
أعلى تردد استجابة |
100 كيلو هرتز كحد أقصى |
|
أعلى القس |
5000 دورة في الدقيقة |
|
درجة الحماية |
IP50 |
|
تيار الاستهلاك |
50mA ماكس |
|
صعود / سقوط الوقت |
100 ثانية كحد أقصى |
|
تحميل رمح |
راديل: 2N ؛محوري: 2N |
|
الاهتزاز (تحمل) |
السعة 0.75 مم ، 10-50 هرتز ، 1 ساعة لاتجاه X / Y / Z بشكل فردي |
|
صدمة (تحمل) |
49 / م / ث 2 ، ثلاث مرات لاتجاه X ، Y ، Z بشكل فردي |
|
المواد رمح |
304 من الفولاذ المقاوم للصدأ |
|
طول السلك |
150 ملم |
| شهادة | م |
مبدأ التشفير
الدرجة الميكانيكية هي الدوران الفعلي للعمود بالدرجات.تستخدم الدرجة الكهربائية للإشارات الكهربائية.يُعرف الوقت المطلوب لإكمال دورة جهد / تيار متناوبة واحدة على أنها 360 درجة كهربائية (el °).بالنسبة للمشفرات المتزايدة ، فإن الدورة الواحدة تساوي نبضة كاملة.باستخدام PPR معين ، يمكن تحويل الدرجة الكهربائية إلى درجة ميكانيكية لأي جهاز تشفير إضافي.
كل 90 درجة مئوية ينتج المشفر التزايدي حافة صاعدة أو هابطة على الخرج "أ" أو "ب" يمكن تفسيره على أنه عدد.إذا كان المشفر ينتج 1000 PPR ، فيمكن للعداد تفسير 4000 تهم (4 تعداد لكل نبضة).
صفقة
يتم تعبئة كل جهاز تشفير واحد في كرتونة واحدة آمنة مع فقاعة حماية.
ثم يتم وضع جميع أجهزة التشفير في علبة كرتونية أكبر لتحضير الشحن.
حول مصنعنا
- العلامة التجارية الخاصة بجهاز التشفير "HENGXIANG"
- حاصل على شهادة نظام إدارة الجودة ISO9001: 2000 وشهادة CE
- براءات الاختراع خمسة وبراءات نماذج المنفعة خمسة
- اجتاز مشروع تحويل إنجازات شنغهاي الجديدة وذات التقنية العالية.
- هدفنا: تلبية متطلبات العميل ، وخلق قيمة اجتماعية ، وخدمة العملاء باهتمام ، وتحقيق الفوز.
- تقع في مدينة شنغهاي
- 20-30 عامل من ذوي الخبرة
سؤال حول أجهزة التشفير أو مصنعنا قبل الطلب
س: أين هو المصنع الخاص بك؟
ج: يقع مصنعنا في مدينة شنغهاي.
س: هل يمكنني زيارة المصنع الخاص بك؟
ج: نعم ، نرحب بكم لزيارة مصنعنا في أي وقت إذا كان ذلك مناسبًا.
س: ما هي مدة التسليم؟
ج: عادة 3 أيام عمل للعينة ، 7-15 يوما للإنتاج بالجملة ،
تاريخ الإنتاج حسب كمية الأمر.
س: ما هي أعلى دقة لمنتجات التشفير؟
ج: أعلى دقة هي 80000ppr ، يمكنك مراسلتنا عبر البريد الإلكتروني لمزيد من المعلومات.
س: هل يمكن تخصيص برنامج التشفير الخاص بك؟
ج: نعم ، يمكن تخصيص برنامج التشفير لدينا وفقًا لمتطلباتك ،
س: هل تختبر منتج التشفير قبل الشحن؟
ج: نعم ، نقوم باختبار وفحص كل قطعة بنسبة 100٪ قبل الشحن للتأكد من أنها تعمل بشكل جيد على جهازك.
تُباع منتجاتنا في جميع أنحاء العالم ، ويمكنك أن تطمئن إلى العملية الكاملة لمنتجاتنا.
