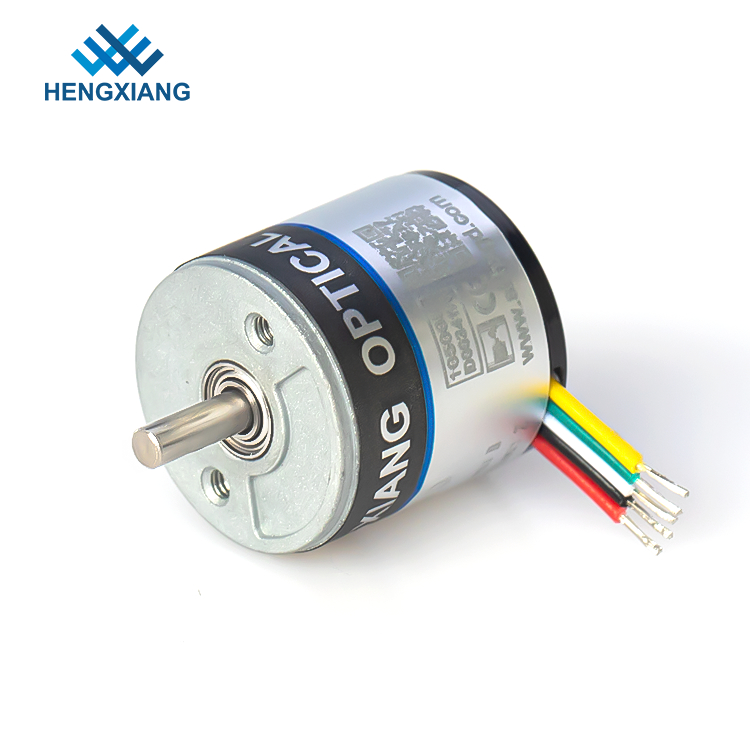

القطر الخارجي 18 ملم رمح صلب 2.5 ملم مشفر دوار مصغر ABZ المرحلة 360 القرار
وصف المنتج
مسائلنا تحتاج إلى الاهتمام
1. يجب اختيار جهد إمداد الطاقة: DC5V أو DC8-30V
2. يجب أن تختار رقم طراز لوح الزنبرك الرقائقي إذا قمت بتحديد مشفر العمود المجوف
3. يرجى إبلاغ سرعة المحرك (RPM) التي تستخدمها بالفعل
4. إذا كان لديك أي متطلبات أخرى ، يرجى تقديم تفاصيل المعلمات
نقاط البيع لدينا
• استجابة سريعة بمجرد استلام استفسار العميل عن الاقتباس
• فريق مهندس محترف لحل مشاكلك في أي وقت
• تفتيش صارم قبل الشحن
• سيتم تحديد نماذج التشفير المختلفة
• مهلة قصيرة
• معايير الجودة العالية
جدول معلمات التشفير التزايدي S18
اسم المنتج | القطر الخارجي 18 ملم رمح صلب 2.5 ملم مشفر دوار مصغر ABZ المرحلة 360 القرار |
الماركة | هنغشيانغ |
الابعاد الخارجية | القطر الخارجي: 18 مم |
السماكة: 18 ملم | |
قطر العمود الصلب: ⌀2.5mm | |
الدقة | 36 ؛ 50 ؛ 60 ؛ 100 ؛ 200 ؛ 250 ؛ 256 ؛ 360 ؛ 400 ؛ 500 ؛ 512 × 720 × 800 × 1000 ؛ 1024 × 1440 ؛ 1600 |
مرحلة الإخراج | المرحلة أ ، ب ، ض |
مصدر التيار | DC5V.DC8-30V |
نوع المنفذ | كابل من الجانب |
كابل من الخلف | |
وضع الإخراج | خرج الدائرة المفتوحة للمجمع (NPN & PNP) |
درجة الحرارة البيئية | درجة حرارة التشغيل: -20 ~ + 80 درجة (بدون سنج) |
درجة حرارة التخزين: -25 ~ + 85 درجة (بدون تثليج) | |
الإنسانية البيئية | التشغيل والتخزين: 35 ~ 85٪ RH (بدون تكاثف) |
أعلى تردد استجابة | 100 كيلو هرتز كحد أقصى |
الاهتزاز (تحمل) | السعة 0.75 مم ، 10-50 هرتز ، 1 ساعة لاتجاه X / Y / Z بشكل فردي |
صدمة (تحمل) | 49 / م / ث 2 ، ثلاث مرات لاتجاه X ، Y ، Z بشكل فردي |
المواد رمح | 304 من الفولاذ المقاوم للصدأ |
طول السلك | 150 ملم |
الصدف | سبائك الألومنيوم |
صفقة | صندوق كرتون |
الوزن الصافي | حوالي 20 جرام (مع العبوة) |
شهادة | م |
كتالوج التشفير
إذا كنت قد حددت بالفعل نموذج التشفير الذي ستطلبه ، فيرجى مراسلتنا عبر البريد الإلكتروني مباشرة أو الاتصال بالخدمة عبر الإنترنت الآن للحصول على أحدث كتالوج.
ولكن إذا كانت لا تزال لديك أية شكوك بشأن اختيار رقم طراز برنامج التشفير الصحيح ، فيمكنك أيضًا الاتصال بنا للحصول على الكتالوج ذي الصلة.
طريقة تشغيل التشفير
تحتوي معظم أجهزة التشفير الإضافية على برنامج إخراج Push-Pull (HTL) أو RS422 (TTL) ، وقد استبدلت معظم دوائر الإخراج القديمة مثل Open Collector NPN و Open Collector PNP و Voltage Output.
توفر دوائر الدفع والسحب (HTL) ، والمعروفة أيضًا باسم Totem Pole ، مستوى إشارة يتوافق مع جهد الإمداد المطبق.يتراوح جهد الإمداد عادة من 8 إلى 30 فولت تيار مستمر.
من خلال التوصيلات المناسبة ، يمكنك استخدام واجهة Push Pull لاستبدال دوائر المجمع الحقيقية المفتوحة باستخدام صمام ثنائي خارجي متصل بطريقة تحد من اتجاه التيار لدوائر RS422 (TTL) التي توفر مستوى إشارة ثابت 5 فولت لا يعتمد على جهد العرض.يمكن تحديد نطاقي جهد إمداد: من 4.75 إلى 5.5 فولت تيار مباشر (يمكن استخدامها لاستبدال محركات خرج المجمع المفتوحة) أو من 8 إلى 30 فولت تيار مستمرباستخدام الإشارات التفاضلية ، يتوافق الإخراج تمامًا مع معيار RS422.
تتميز المخرجات التفاضلية بأعلى قدرة استجابة للتردد وأفضل مناعة ضد الضوضاء.لضمان هذا يجب أن يكون المتلقي تفاضليًا أيضًا.
استبدال برامج تشغيل الإخراج الأقدم
تاريخ الإنتاج
3-5 أيام عمل للعينة بعد الدفع الكامل
7-15 يومًا للإنتاج بالجملة بعد الدفع الكامل
