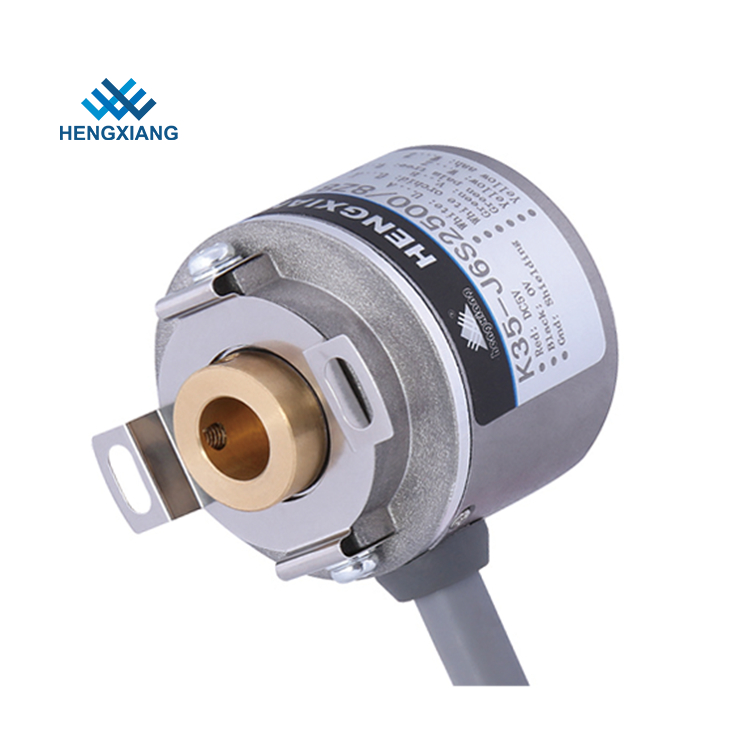

5000ppr 8mm Hollow Shaft HTL TTL Optical Incremental Rotary Encoder Push Pull IP50

5000ppr 8 مللي متر رمح مجوف HTL TTL مشفر دوار بصري إضافي دفع سحب IP50

المنتجات - أجوف رمح تزايدي التشفير
  • تسليط الضوء

    جهاز التشفير الدوراني البصري IP50 من Push Pull

    ,

    جهاز التشفير الدوراني البصري الإضافي 5000ppr

    ,

    التشفير الإضافي ذو العمود المجوف البصري

  • القطر الخارجي
    35 ملم
  • أبعاد التثبيت
    29 ملم / 40 ملم
  • نوع رمح
    من خلال / ثقب أعمى 6 مم / 8 مم / 10 مم
  • القرار
    50-5000 ppr; 50-5000 طاعون في البرودة ؛ 1000-5000/4/6/8 1000-5000 / 4/6/8
  • مرحلة الإخراج
    A / AB / ABZ / ± AB / ± ABZ / ± ABZUVW
  • نوع المنفذ
    كابل شعاعي
  • نوع Otput
    OC (NPN / PNP) الجهد / الدفع والسحب / TTL / HTL
  • درجة الحماية
    IP50
  • مصدر التيار
    DC5V; DC5V. DC8-30V DC8-30V
  • طلب
    محرك مؤازر / صناعة النسيج / آلات التعبئة / إلخ ،
  • مكان المنشأ
    شنغهاي، الصين
  • اسم العلامة التجارية
    HENGXIANG
  • إصدار الشهادات
    CE,ISO9001
  • رقم الموديل
    بعض رقم جزء التشفير K35
  • الحد الأدنى لكمية
    1 قطعة التشفير لبدء الطلب
  • الأسعار
    negotiable
  • تفاصيل التغليف
    تم تعبئة كل قطعة في صندوق كرتوني واحد
  • وقت التسليم
    3-5 أيام عمل لعينة النظام ، 7-15 يوم عمل للطلب الشامل
  • شروط الدفع
    D / A ، D / P ، T / T ، ويسترن يونيون ، بطاقة الائتمان ، ماستر كارد ، باي بال ، إلخ
  • القدرة على العرض
    100 كيلو قطعة في السنة

5000ppr 8 مللي متر رمح مجوف HTL TTL مشفر دوار بصري إضافي دفع سحب IP50

  • 5000ppr 8mm Hollow Shaft HTL TTL Optical Incremental Rotary Encoder Push Pull IP50
  • 5000ppr 8mm Hollow Shaft HTL TTL Optical Incremental Rotary Encoder Push Pull IP50
  • 5000ppr 8mm Hollow Shaft HTL TTL Optical Incremental Rotary Encoder Push Pull IP50
  • 5000ppr 8mm Hollow Shaft HTL TTL Optical Incremental Rotary Encoder Push Pull IP50
احصل على السعر ﺎﺘﺼﻟ ﺍﻶﻧ

5000ppr 8 مللي متر رمح مجوف HTL TTL مشفر دوار بصري إضافي دفع سحب IP50



1. الميزة: تدريجي التشفير ، رمح جوفاء دوارةالتشفير



2. التطبيق: المؤازرة محركوصناعة النسيج وغيرها من الأتمتة الصناعية.



3. معلمات مهمة:من خلال / حفرة عمياءوIP50وإشارة UVW



طلب:

يستخدم التشفير التزايدي بشكل أساسي في أدوات ماكينات CNC وملحقات الآلات ، والروبوتات ، وآلات التجميع الأوتوماتيكية ، وخطوط الإنتاج الأوتوماتيكية ، والمصاعد ، وآلات النسيج ، وآلات الخياطة ، وآلات التغليف (الطول الثابت) ، وآلات الطباعة (التزامن) ، وآلات النجارة ، والآلات البلاستيكية ( رقم ثابت) ، آلات المطاط والبلاستيك ، أدوات رسم الخرائط ، مقياس الزوايا ، رادار المعالج ، إلخ.





المنتج Paramenters
العناصر
المعلمات الأساسية
ماركة
هنغ شيانغ
نوع التشفير
التشفير التزايدي
القطر الخارجي
35 ملم
سماكة
35 ملم
أبعاد التثبيت
40 مم (لوحة زنبركية 35T40) ؛29 مم (35T29)
نوع رمح أجوف
ثقب أعمى
قطر رمح أجوف
6 مم ، 8 مم ؛ 10 مم
القرار
30 ؛ 36 ؛ 50 ؛ 60 ؛ 100 ؛ 200 ؛ 250 ؛ 256 ؛ 300 ؛ 360 ؛ 400 ؛ 450 ؛ 500 ؛ 512 ؛ 600 ؛1000 ؛ 1024 ؛ 1200 ؛ 2000 ؛
2048 ؛ 2500 ؛4096 ؛ 5000
1000/4 ؛ 1000/6 ؛ 1000/8 ؛ 1024/4 ؛ 1024/6 ； 1024/8 ； 2000/4 2000/6 2000/8 ；
2048/4 2048/6 ؛ 2048/8 2500/4 2500/6
2500/8؛ 4096/4؛ 4096/6؛ 4096/8؛ 5000/4؛ 5000/6؛ 5000/8
مرحلة الإخراج
المرحلة A + ، B + ، Z + ، A- ، B- ، Z- ، U + ، V + ، W + ، U- ، V- ، W-
مصدر التيار
DC5V و DC8 - 30V
النوع الخارجي
كابل من الجانب
وضع الإخراج
NPN / PNP (إخراج جامع مفتوح)
خرج الجهد
إخراج الدفع والسحب
محرك الخط (26LS31) TTL
محرك خط (DC8-30V) HTL
تعود مرحلة TTL (DC5V) ABZ إلى مرحلة UVW
درجة الحماية
IP50
طول السلك
500 ملم
تيار الاستهلاك
100mA ماكس
قمة الاستجابة frenquency
300 كيلو هرتز
تموج مسموح به
≤3٪ جذر متوسط ​​التربيع
تحميل الجهد
≤DC30V
قوة العزل
AC500V 60 ثانية
مقاومة العزل
10MΩ
GND
لا تتصل بجهاز التشفير
علامة إلى نسبة الفضاء
45٪ إلى 55٪
ابتداء من عزم الدوران
أقل من 5.9 × 10-3 نيوتن متر
لحظة إنترتيا
أقل من 1 × 10-6 كجم م 2
تحميل رمح
شعاعي 30N ؛20N محوري
أعلى REV
5000 دورة في الدقيقة
تحمل الحياة
1.5 × 109 دورة في الحمل المقدر (100000 ساعة عند 2500 دورة في الدقيقة)
درجة الحرارة البيئية
التشغيل: -20 درجة مئوية + 80 درجة مئوية التخزين: -25 درجة مئوية + 90 درجة
الرطوبة البيئية
التشغيل والتخزين: 35-85٪ رطوبة نسبية (غير مكثف)
الاهتزاز (تحمل)
السعة 0.75 مم ، 5-55 هرتز ، ساعتان لثلاثة محاور على حدة
جورب (تحمل)
490 م / ث 2 ، 11 مللي ثانية ثلاث مرات لاتجاه X ، Y ، Z بشكل فردي
مادة شل
يلقي ضياء الألومنيوم
شهادة
م
حزمة
صندوق كرتون
الوزن الصافي
حوالي 100 جرام (مع العبوة)



وصف المنتجات
5000ppr 8 مللي متر رمح مجوف HTL TTL مشفر دوار بصري إضافي دفع سحب IP50 0



دليل اختيار الطراز
5000ppr 8 مللي متر رمح مجوف HTL TTL مشفر دوار بصري إضافي دفع سحب IP50 1

رقم جزء مشفر K35 المرتبط

K35-J12C1000 / 4

K35-J3V1024

K35-J2F2048

K35-J6C2500

K35-J12C2500 / 8

K35-J12E2500 / 6

K35-J4E1200

K35-J3V720

K35-J12C1024 / 8 DC5V

K35-J3NH1000



أبعاد التصنيع
5000ppr 8 مللي متر رمح مجوف HTL TTL مشفر دوار بصري إضافي دفع سحب IP50 2
5000ppr 8 مللي متر رمح مجوف HTL TTL مشفر دوار بصري إضافي دفع سحب IP50 3

استخدام المنتج
5000ppr 8 مللي متر رمح مجوف HTL TTL مشفر دوار بصري إضافي دفع سحب IP50 4
عن المصنع
ShanghaiHengxiangOptical Electronics Co. ، Ltd ، التي تقع في شنغهاي ، مدينة دولية في الصين ، تأسست في عام 2001 ، هي شركة متخصصة في تصنيع التكنولوجيا الفائقة ، وتوفر البحث والتصنيع ، وتصميم بصري وميكانيكي وإلكتروني متكامل.لقد انتهينا الآن من خطوط الأنابيب الأولية لتصنيع جهاز التشفير.بعد التطوير لسنوات عديدة ، أصبح لدى أجهزة التشفير الدوارة الآن 10 سلاسل وأكثر من 100 نوع ، وكلاهما يباع بشكل شعبي في جميع أنحاء العالم.تُستخدم أجهزة التشفير الدوارة الخاصة بنا على نطاق واسع في مجال الأتمتة ، مثل المعدات المكتبية ، ومعدات الحفاظ على المياه ، والمعدات الكهربائية ، وآلات النسيج ، وآلات النجارة ، وآلات الحقن ، ومعدات الفلكنة ، والجهاز الطبي ، وآلة التصنيع باستخدام الحاسب الآلي ، وآلة التعدين ، وآلات الطباعة ، وآلة الاختبار ، والمصعد ، محرك سيرفو ، آلة تعبئة ، إلخ ، وقد حاز على ثقة وسمعة عالية من العملاء.مشفر العلامة التجارية "HengXiang" ، حاصل على شهادة نظام إدارة الجودة ISO9001: 2000 وشهادة CE ، علاوة على ذلك ، لدينا براءات اختراع خمسة وخمسة براءات لنماذج المنفعة ، كما اجتاز مشروع تحويل إنجازات شنغهاي الجديدة وعالية التقنية.هدفنا: تلبية متطلبات العميل ، وخلق قيمة اجتماعية ، وخدمة العملاء باهتمام ، وتحقيق الفوز.نرحب ترحيبا حارا بجميع العملاء لزيارة شركتنا ، لمراجعة منتجات العلامة التجارية "HengXiang" وتخصيصها.
5000ppr 8 مللي متر رمح مجوف HTL TTL مشفر دوار بصري إضافي دفع سحب IP50 5
5000ppr 8 مللي متر رمح مجوف HTL TTL مشفر دوار بصري إضافي دفع سحب IP50 6
5000ppr 8 مللي متر رمح مجوف HTL TTL مشفر دوار بصري إضافي دفع سحب IP50 7
التعليمات
س: ما هو موك الخاص بك؟
ج: 1 قطع
س: كيف تطلب جهاز التشفير الخاص بك؟
ج: اتصل بنا ، أو راسلنا عبر البريد الإلكتروني ، وسنرد عليك في أقرب وقت ممكن.
س: هل أنت مصنع أم شركة تجارية؟
ج: نحن مصنع 100٪ مع علامتنا التجارية.
س: ما هي علامتك التجارية؟
ج: هنغ شيانغ
س: هل يمكنك شحن المنتج إلى بلدنا؟
ج: نعم ، يرجى إبلاغ وجهتك والرمز البريدي ، وسوف نتحقق من تكلفة الشحن لك على الفور.
س: كيف تحصل على أحدث سعر؟
ج: اتصل بنا وأخبرني باختيار نموذج التشفير.
س: كيف يتم تحديد نموذج التشفير الصحيح؟
ج: يعتمد نموذج التشفير الصحيح على تطبيقات ومعلمات مختلفة ، يمكنك الاتصال بنا للحصول على الدعم الفني إذا كان لديك أي استفسار.
س: هل تقدمون الدعم الفني؟
ج: نعم ، لدينا فني محترف يمكنه حل جميع شكوكك.
س: هل يمكنك تقديم عينة من المصنع؟
ج: نعم ، يمكن تقديم عينة.
س: كيف تدفع لعينة؟
ج: حاليًا ، يقبل مصنعنا T / T أو بطاقة الائتمان أو Paypal أو Western Union أو نقدًا.
س: هل لديك بعض مقاطع الفيديو لمنتجاتك؟
ج: نعم ، يمكنك زيارة صفحة YOUTUBE الخاصة بنا لمشاهدة مقاطع الفيديو المشفرة.
س: ما هي سياسة ضمان منتج التشفير؟
ج: ضمان الجودة لمدة سنة واحدة والدعم الفني مدى الحياة.
س: أين يمكنني تنزيل كتالوج برنامج التشفير أو ورقة البيانات؟
ج: يمكنك زيارة موقعنا الرسمي أو مراسلتنا عبر البريد الإلكتروني مباشرة إلى أحدث الملفات.
س: ما هي المعلمات المطلوبة قبل طلب جهاز تشفير؟
ج: يجب أن تحصل على بعض المعلمات الأساسية قبل البدء في الطلب.مثل أبعاد التثبيت ، الدقة ، إشارة الدائرة ، جهد مصدر الطاقة ، إلخ.
إذا كان لديك أي شك في اختيار النموذج ، فنحن نرحب بك للاتصال بنا للحصول على مزيد من المساعدة.
