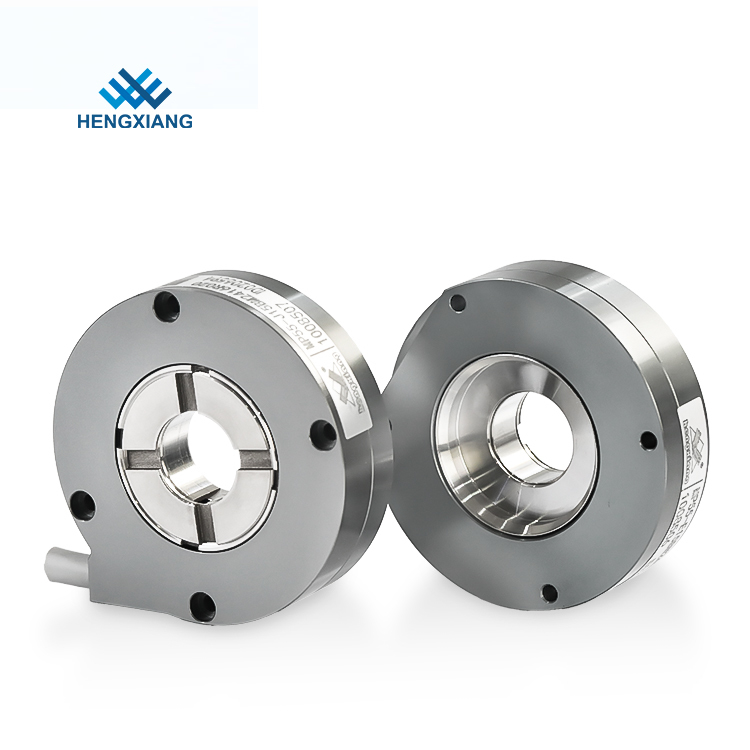

Though Hole Multi Turn Absolute Encoder MP55 24 16bits Servo Motor Robot

على الرغم من أن جهاز التشفير المطلق متعدد الدوران MP55 24 16 بت ، روبوت محرك سيرفو

  • إبراز

    جهاز تشفير مطلق متعدد الأدوار

    ,

    جهاز تشفير مطلق من خلال ثقب

    ,

    جهاز تشفير مطلق لعمود مجوف للروبوت

  • External diameter
    55mm
  • Thickness
    14.5mm
  • Installation dimension
    49.2mm
  • Hollow shaft type
    Through hole
  • Hollow shaft diameter
    14mm; 15mm; 19mm; 20mm; 24mm
  • Resolution
    multi-turn: 1716=17+16Bit, 1916=19+16Bit,2016=20+16Bit, 2216=22+16Bit,2416=24+16Bit
  • Communication
    B=BISS-C; S=SSI
  • Electrical connection
    Radial socket
  • Output mode
    S=single-turn
  • Protection
    IP50
  • مكان المنشأ
    شنغهاي، الصين
  • اسم العلامة التجارية
    HENGXIANG
  • إصدار الشهادات
    CE,ISO9001
  • رقم الموديل
    MP55
  • الحد الأدنى لكمية
    1 قطعة التشفير لبدء الطلب
  • الأسعار
    negotiable
  • تفاصيل التغليف
    تم تعبئة كل قطعة في صندوق كرتوني واحد
  • وقت التسليم
    3-5 أيام عمل لعينة النظام ، 7-15 يوم عمل للطلب الشامل
  • شروط الدفع
    D / A ، D / P ، T / T ، ويسترن يونيون ، بطاقة الائتمان ، ماستر كارد ، باي بال ، إلخ
  • القدرة على العرض
    100 كيلو قطعة في السنة

على الرغم من أن جهاز التشفير المطلق متعدد الدوران MP55 24 16 بت ، روبوت محرك سيرفو

على الرغم من أن المشفر المطلق متعدد الفتحات MP55 24 + 16bits روبوت محرك سيرفو





  • طلب

    محرك سيرفو وروبوت وأتمتة صناعية أخرى.

  •

    ميزة:

    يحتوي MP55 على تصميم اتصال ناعم ميكانيكي للقطر الخارجي ،دقة عاليةالمشفر المطلق الكهروضوئي ، والذي يمكنه حل مشكلة التثبيت في مساحة محدودة بمتطلبات منخفضة لعمود التثبيت.

    حجم التركيب لـ MP55 هو 49.2 مم ، وكلاهما مُثبت بـ 4 قطعمسامير M2.5 * 12.يمكنك اختيار المنتج المناسب وفقًا لاحتياجات التثبيت الخاصة بك.



☆ معلمات MP55

العناصر المعلمات الأساسية
ماركة هينجشيانغ
نوع التشفير التشفير المطلق
القطر الخارجي 55 ملم
سماكة 14.5 ملم
أبعاد التثبيت 49.2 ملم
نوع رمح أجوف من خلال ثقب
قطر رمح أجوف 14 مم ؛15 مم ؛19 مم ؛20 مم ؛24 ملم
القرار دورة واحدة: 17 بت ، 19 بت ، 20 بت ، 22 بت ، 24 بت
متعدد الدورات: 1716 = 17 + 16 بت ، 1916 = 19 + 16 بت ،
2016 = 20 + 16 بت ، 2216 = 22 + 16 بت ، 2416 = 24 + 16 بت
واجهه المستخدم E = SM08B-GHS-TB
الاتصالات ب = بيس- ج ؛S = مباحث أمن الدولة
الربط الكهربائي مقبس شعاعي
وضع الإخراج م = متعدد الأدوار
S = دورة واحدة
مبدأ المسح رمز مقضب عاكس
دقة ± 40 بوصة
سرعة الاستجابة العمل العادي: 6000 دقيقة
ضوضاء إشارة موقف RMS ± 2 @ 18 بت / ص
تردد ساعة الاتصال ≤10 ميجا هرتز (BISS) أو ≤ 5 ميجا هرتز (SSI)
وقت البدء القيمة النموذجية: 13 مللي ثانية
فترة أخذ العينات للموقف المطلق ≤75 نانوثانية
السرعة المسموح بها ≤32200 ص / دقيقة (مقيدة بحد السرعة الميكانيكية)
كابل كابل مزدوج مجدول تفاضلي
طول السلك 200 مم - 10000 مم
اتصال ميكانيكي مع رمح قفل محمل ومحاطة بدائرة
ابتداء من عزم الدوران أقل من 9.8 × 10-3نانومتر
لحظة بالقصور الذاتي أقل من 6.5 × 10-6كجم م2
تحميل رمح شعاعي 30N ؛20N محوري
سرعة الانطلاق ≤6000 دورة في الدقيقة
مادة شل الألومنيوم
وزن حوالي 90 جرام
درجة الحرارة البيئية التشغيل: -20 ~ + 95 ℃ ؛التخزين: -25 ~ + 100 درجة مئوية
الرطوبة البيئية التشغيل والتخزين: 35 ~ 85٪ RH (بدون تكاثف)
اهتزاز السعة 1.52 مم ، 5 ~ 55 هرتز ، 2 ساعة لاتجاه X ، Y ، Z بشكل فردي
صدمة 980 م / ث211 مللي ثانية ، ثلاث مرات لاتجاه X ، Y ، Z بشكل فردي
حماية IP50



على الرغم من أن جهاز التشفير المطلق متعدد الدوران MP55 24 16 بت ، روبوت محرك سيرفو 0
أبعاد MP55

على الرغم من أن جهاز التشفير المطلق متعدد الدوران MP55 24 16 بت ، روبوت محرك سيرفو 1
