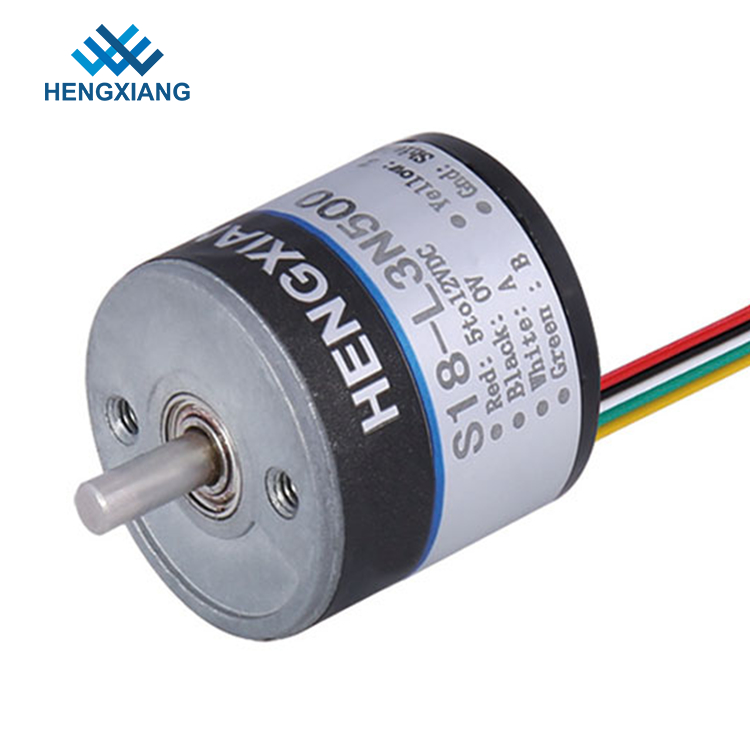

1600 قرار S18 مصغرة الروتاري التشفير AB المرحلة NPN الناتج عن الشبع الشديد للسيارات
-
تسليط الضوء
التشفير البصري مصغرة
,وترميز دوارة بسيطة
-
القطر الخارجي18mm
-
سماكة18mm
-
قطر رمح الصلبة2.5mm
-
مرحلة الانتاجالمرحلة أ ، ب ، ض
-
امدادات التيار الكهربائيDC5V DC8-30V
-
قصبة الرمح مادة304 من الفولاذ المقاوم للصدأ
-
طريقة الإخراجمخرج الدائرة المفتوحة (NPN & PNP)
-
الوزن الصافيحوالي 20 جرام (مع حزمة)
-
مكان المنشأشنغهاي, الصين
-
اسم العلامة التجاريةHENGXIANG
-
إصدار الشهاداتCE,ISO9001
-
رقم الموديلS18 مصغرة التشفير الدوارة
-
الحد الأدنى لكميةالتشفير 1PCS لبدء النظام
-
الأسعارnegotiable
-
تفاصيل التغليفكل قطعة 1 كانت معبأة في علبة كرتون واحدة
-
وقت التسليم3-5 أيام عمل من اجل نظام العينة ، 7-15 أيام عمل للنظام الشامل
-
شروط الدفعD / A، D / P، T / T، Western Union، Credit Card، Master Card، Paypal، etc
-
القدرة على العرضقطع 100K سنويا
1600 قرار S18 مصغرة الروتاري التشفير AB المرحلة NPN الناتج عن الشبع الشديد للسيارات
S18 مصغرة الروتاري التشفير AB المرحلة NPN إخراج 1600 قرار حجم رمح صغير 2.5MM ل subminiature السيارات
معلومات عن منتج SX mini encoder
سمك جهاز التشفير 18 ملم
رمح الصلبة قطرها 2.5 مم ، مع شكل د
رمح طول 7mm
قطر التثبيت size12mm
امدادات الطاقة الجهد 5V أو 8-30V
خرج الدائرة إشارة: NPN و PNP
الاستشعار عن بعد الأساسية: الكهروضوئية
نبض في الدوران: 250ppr-1600ppr
أقصى سرعة المحرك 5000rpm
مستوى الحماية الصف IP50
منفذ كابل الشريط
مواصفات التفاصيل
| علامة تجارية | هينجكسيانج |
| الابعاد الخارجية | القطر الخارجي: 18mm |
| سمك: 18mm | |
| قطر رمح الصلبة: ⌀2.5mm | |
| القرار | 36؛ 50؛ 60؛ 100؛ 200؛ 250؛ 256؛ 360؛ 400؛ 500؛ 512؛ 720؛ 800؛ 1000؛ 1024؛ 1440؛ 1600 |
| مرحلة الانتاج | المرحلة أ ، ب ، ض |
| مصدر التيار | DC5V DC8-30V |
| نوع المخرج | كابل الخروج من الجانب |
| كابل الخروج من الخلف | |
| وضع الإخراج | مخرج الدائرة المفتوحة (NPN & PNP) |
| درجة الحرارة البيئية | درجة حرارة التشغيل: -20 ~ + 80 درجة (غير الجليد) |
| درجة حرارة التخزين: -25 ~ + 85 درجة (غير الجليد) | |
| الانسانية البيئية | التشغيل والتخزين: 35 ~ 85٪ RH (بدون تكاثف) |
| أعلى استجابة التردد | 100 كيلو هرتز كحد أقصى |
| أعلى القس | 5000rpm |
| درجة الحماية | IP50 |
| الاستهلاك الحالي | 50mA كحد أقصى |
| ارتفاع / انخفاض الوقت | 100nsec ماكس |
| تحميل العمود | الرادي: 2 ن ؛ المحوري: 2N |
| الاهتزاز (المهارة) | السعة 0.75mm ، 10-50Hz ، 1 ساعة للاتجاه X / Y / Z بشكل فردي |
| صدمة (المهارة) | 49 / m / s2 ، ثلاث مرات للإشارة X ، Y ، Z فرديًا |
| المواد رمح | 304 الفولاذ المقاوم للصدأ |
| طول السلك | 150MM |
مبدأ التشفير
الدرجة الميكانيكية هي الدوران الفعلي للعمود بالدرجات. يتم استخدام درجة الكهربائية للإشارات الكهربائية. يتم تعريف الوقت المطلوب لاستكمال دورة الجهد / التيار المتغير الواحد على أنها 360 درجة كهربي (el °). بالنسبة إلى المشفرات الإضافية ، تساوي دورة واحدة نبضة واحدة كاملة. مع PPR المعطى يمكن تحويل الدرجة الكهربائية إلى درجة ميكانيكية لأي مشفر تزايدي.
كل 90 ° درجة يخرج المشفر التزايدي حوافاً صاعدة أو هابطة على خرج "A" أو "B" يمكن تفسيرها كعدد. إذا قام أحد أجهزة التشفير بإخراج 1000 PPR ، فيمكن أن يقوم العداد بتفسير 4000 تعداد (4 أعداد لكل نبضة).
صفقة
يتم تعبئة كل جهاز ترميز واحد في كرتون آمن واحد مع فقاعة حماية.
ثم سيتم وضع كل برامج التشفير في علبة أكبر لإعداد الشحنة.
حول مصنعنا
- العلامة التجارية الخاصة من التشفير "HENGXIANG"
- ISO9001: 2000 شهادة نظام إدارة الجودة وشهادة CE
- اختراع براءات الاختراع الخمسة وبراءات نماذج المنفعة خمسة
- اجتاز مشروع التحول الإنجازات الجديدة والعالية في شانغهاي.
- هدفنا: تلبية متطلبات العميل ، وخلق القيمة الاجتماعية ، وخدمة العملاء باهتمام وتحقيق الفوز.
- تقع في مدينة شنغهاي
- 20-30 من ذوي الخبرة
سؤال حول الترميز أو المصنع قبل الطلب
س: أين هو المصنع الخاص بك؟
a: لدينا مصنع يقع في مدينة شنغهاي.
س: هل يمكنني القيام بزيارة إلى المصنع الخاص بك؟
ج: نعم ، نحن نرحب بزيارة مصنعنا في أي وقت إذا كان مناسبا.
س: متى هو وقت التسليم؟
a: عادة 3 أيام عمل للعينة ، 7-15 أيام للانتاج بالجملة ،
تاريخ الإنتاج هو وفقا لكمية الطلب.
س: ما هو أعلى دقة لمنتجات التشفير الخاصة بك؟
ج: أعلى دقة هي 80000ppr ، يمكنك مراسلتنا للحصول على مزيد من المعلومات.
س: هل يمكن تخصيص برنامج التشفير؟
ج: نعم ، يمكن تخصيص برنامج التشفير لدينا وفقا لمتطلباتك ،
س: هل تختبر منتج برنامج التشفير قبل الشحن؟
ج: نعم ، نحن اختبار 100 ٪ وفحص كل قطعة قبل الشحن للتأكد من أنها تعمل بشكل جيد على جهازك.
تُباع منتجاتنا في جميع أنحاء العالم ، ويمكنك أن تطمئن إلى العملية الكاملة لمنتجاتنا.
